BC3415 datasheet, аналоги, основные параметры

Наименование производителя: BC3415  📄📄

Тип транзистора: MOSFET

Полярность: P

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 0.35 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 20 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 8 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 4 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 17 ns

Cossⓘ - Выходная емкость: 205 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.05 Ohm

Тип корпуса: SOT23

  📄📄 Копировать

Аналог (замена) для BC3415

- подборⓘ MOSFET транзистора по параметрам



BC3415 даташит

 ..1. Size:1297K  cn cbi
 bc3415.pdf pdf_icon

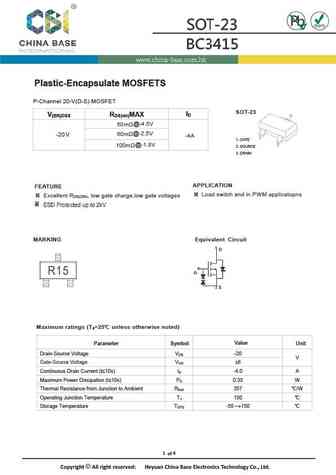

BC3415

Plastic-Encapsulate MOSFETS P-Channel 20-V(D-S) MOSFET SOT-23 ID V R MAX (BR)DSS DS(on) @-4.5V 50m 60m @-2.5V -20 V -4A 1. GATE @-1.8V 100m 2. SOURCE 3. DRAIN APPLICATION FEATURE Load switch and in PWM applicatopns Excellent RDS(ON), low gate charge,low gate voltages MARKING Equivalent Circuit D G S Maximum ratings (T =25 unless otherwise noted) a Valu
