Биполярный транзистор BDX77F Даташит. Аналоги


   Наименование производителя: BDX77F
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 20 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
   Макcимальный постоянный ток коллектора (Ic): 8 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 7 MHz
   Статический коэффициент передачи тока (hfe): 30
   Корпус транзистора: TO220F


 Аналог (замена) для BDX77F

   - подбор ⓘ биполярного транзистора по параметрам



BDX77F Datasheet (PDF)

 ..1. Size:214K  inchange semiconductor
 bdx77f.pdf pdf_icon

BDX77F

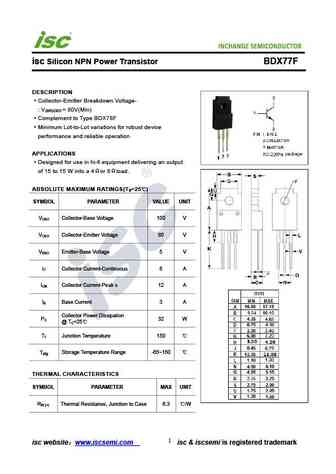

isc Silicon NPN Power Transistor BDX77FDESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 80V(Min)(BR)CEOComplement to Type BDX78FMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use in hi-fi equipment delivering an outputof 15 to 15 W into a 4or 8load.ABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAM

 9.1. Size:72K  cdil
 bd201 bd203 bdx77.pdf pdf_icon

BDX77F

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyTO-220 Plastic Package BD201, BD203, BDX77BD201, BD203, BDX77 NPN PLASTIC POWER TRANSISTORSComplementary BD202, BD204 and BDX78Medium Power Switching and Amplifier ApplicationsPIN CONFIGURATION41. BASE2. COLLECTOR3. EMITTER4. COLLECTOR123CDIM MIN. MAX.B EFA 14.42 16.51

 9.2. Size:213K  inchange semiconductor
 bdx77.pdf pdf_icon

BDX77F

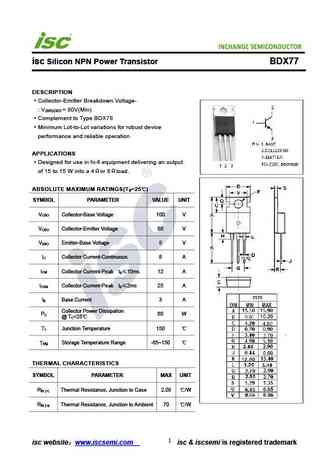

isc Silicon NPN Power Transistor BDX77DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 80V(Min)(BR)CEOComplement to Type BDX78Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use in hi-fi equipment delivering an outputof 15 to 15 W into a 4or 8load.ABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMET

Другие транзисторы... BDX69C , BDX70 , BDX71 , BDX72 , BDX73 , BDX74 , BDX75 , BDX77 , 2SB817 , BDX78 , BDX78F , BDX83 , BDX83A , BDX83B , BDX83C , BDX84 , BDX84A .
