Справочник транзисторов. BUY77



Биполярный транзистор BUY77 Даташит. Аналоги


   Наименование производителя: BUY77
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 60 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 400 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 250 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V
   Макcимальный постоянный ток коллектора (Ic): 5 A
   Предельная температура PN-перехода (Tj): 200 °C
   Граничная частота коэффициента передачи тока (ft): 15 MHz
   Статический коэффициент передачи тока (hfe): 5
   Корпус транзистора: TO3


 Аналог (замена) для BUY77

   - подбор ⓘ биполярного транзистора по параметрам

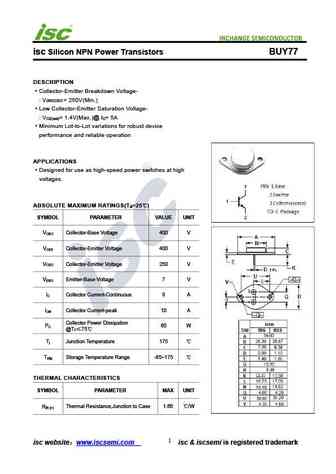

BUY77 Datasheet (PDF)

 ..1. Size:206K  inchange semiconductor
 buy77.pdf pdf_icon

BUY77

isc Silicon NPN Power Transistors BUY77DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 250V(Min.)(BR)CEOLow Collector-Emitter Saturation Voltage-: V = 1.4V(Max.)@ I = 5ACE(sat) CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use as high-speed power switches at highvoltages.ABSOLUTE MAXIMUM RATINGS(
