Справочник транзисторов. FZT788B



Биполярный транзистор FZT788B Даташит. Аналоги


   Наименование производителя: FZT788B
   Тип материала: Si
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 2 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 15 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 15 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
   Макcимальный постоянный ток коллектора (Ic): 3 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 100 MHz
   Ёмкость коллекторного перехода (Cc): 25 pf
   Статический коэффициент передачи тока (hfe): 300
   Корпус транзистора: TO236


 Аналог (замена) для FZT788B

   - подбор ⓘ биполярного транзистора по параметрам



FZT788B Datasheet (PDF)

 ..1. Size:945K  diodes
 fzt788b.pdf pdf_icon

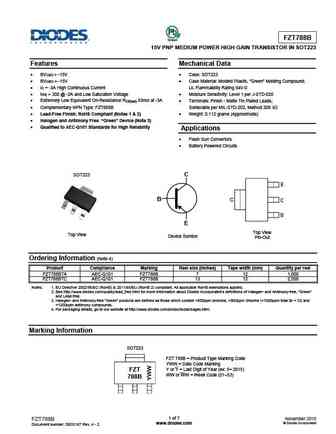

FZT788B

FZT788B Green15V PNP MEDIUM POWER HIGH GAIN TRANSISTOR IN SOT223 Features Mechanical Data BVCEO > -15V Case: SOT223 BVCBO > -15V Case Material: Molded Plastic, Green Molding Compound; IC = -3A High Continuous Current UL Flammability Rating 94V-0 hFE > 300 @ -2A and Low Saturation Voltage Moisture Sensitivity: Level 1 per J-STD-020 Extremely

 9.1. Size:864K  diodes
 fzt789a.pdf pdf_icon

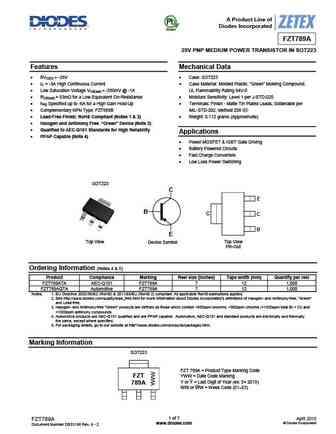

FZT788B

A Product Line of Diodes Incorporated GreenFZT789A 25V PNP MEDIUM POWER TRANSISTOR IN SOT223 Features Mechanical Data BVCEO > -25V Case: SOT223 IC = -3A High Continuous Current Case Material: Molded Plastic. Green Molding Compound; Low Saturation Voltage VCE(sat)

 9.2. Size:1033K  kexin
 fzt789a.pdf pdf_icon

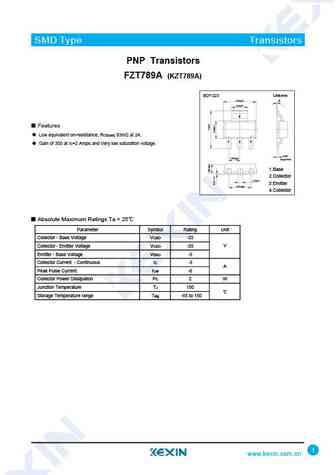

FZT788B

SMD Type TransistorsPNP TransistorsFZT789A (KZT789A)Unit:mmSOT-2236.500.23.000.14FeaturesLow equivalent on-resistance; RCE(sat) 93m at 3A.1 2 3Gain of 300 at IC=2 Amps and Very low saturation voltage.0.2502.30 (typ)Gauge Plane1.Base 2.Collector0.700.13.Emitter4.60 (typ) 4.Collector Absolute Maximum Ratings Ta = 25Parameter Symbol Rating

Другие транзисторы... FZT704 , FZT705 , FZT749 , FZT751 , FZT753 , FZT755 , FZT757 , FZT758 , 2222A , FZT789A , FZT790A , FZT792A , FZT795A , FZT796A , FZT849 , FZT851 , FZT853 .
