Биполярный транзистор S2056 - описание производителя. Основные параметры. Даташиты.
Наименование производителя: S2056
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 10 W
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 700 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
Макcимальный постоянный ток коллектора (Ic): 3.5 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 3 MHz
Ёмкость коллекторного перехода (Cc): 95 pf
Статический коэффициент передачи тока (hfe): 2
Корпус транзистора: TOP3
S2056 Datasheet (PDF)
..1. Size:229K inchange semiconductor
s2056.pdf
s2056.pdf

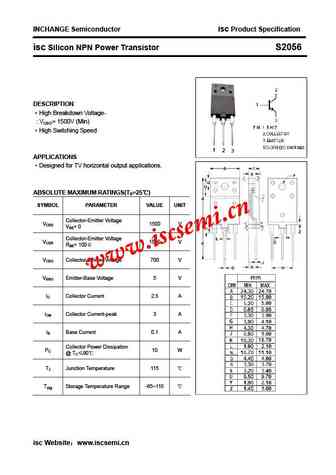

INCHANGE Semiconductor isc Product Specification isc Silicon NPN Power Transistor S2056 DESCRIPTION High Breakdown Voltage- : VCBO= 1500V (Min) High Switching Speed APPLICATIONS Designed for TV horizontal output applications. ABSOLUTE MAXIMUM RATINGS(Ta=25) SYMBOL PARAMETER VALUE UNITCollector-Emitter Voltage VCES 1500 VVBE= 0 Collector-Emitter Voltage VCER
