Справочник транзисторов. FZT589



Биполярный транзистор FZT589 Даташит. Аналоги


   Наименование производителя: FZT589
   Тип материала: Si
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 2 W
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 30 V
   Макcимальный постоянный ток коллектора (Ic): 1 A
   Граничная частота коэффициента передачи тока (ft): 100 MHz
   Статический коэффициент передачи тока (hfe): 100
   Корпус транзистора: SOT89


 Аналог (замена) для FZT589

   - подбор ⓘ биполярного транзистора по параметрам



FZT589 Datasheet (PDF)

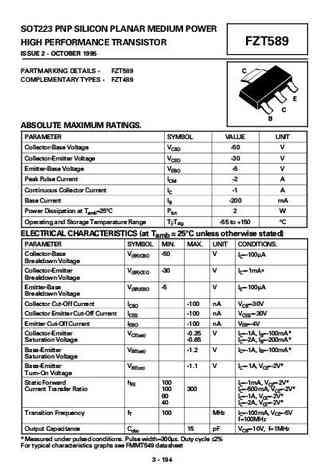

 ..1. Size:48K  diodes
 fzt589.pdf pdf_icon

FZT589

SOT223 PNP SILICON PLANAR MEDIUM POWERHIGH PERFORMANCE TRANSISTOR FZT589ISSUE 2 - OCTOBER 1995 T I D T I T 8 C T T T 8 ECBABSOLUTE MAXIMUM RATINGS. T V IT II V I V V II i V I V V i V I V V I I i II I I Di i i T i T T T ELECTRICAL CHARACTERISTICS (at Tamb = 25C unless otherwise stated) T I IT DITI II V V I V I II i V V I V I

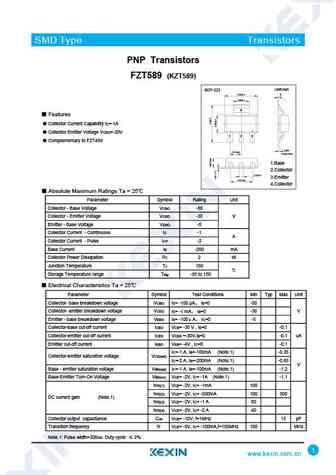

 ..2. Size:331K  kexin
 fzt589.pdf pdf_icon

FZT589

SMD Type TransistorsPNP TransistorsFZT589 (KZT589)Unit:mmSOT-2236.500.23.000.14 Features Collector Current Capability IC=-1A Collector Emitter Voltage VCEO=-30V1 2 3 Complementary to FZT4890.2502.30 (typ)Gauge Plane1.Base 2.Collector0.700.13.Emitter4.60 (typ) 4.Collector Absolute Maximum Ratings Ta = 25Parameter Symbol Rat

Другие транзисторы... FCX690B , FCX790A , FMMTL619 , FZT1049A , FZT1051A , FZT1151A , FZT489 , FZT491A , TIP122 , FZT591A , LBN150B01 , MMBT2222AT , MMBT3904LP , MMBT3904T , MMBT3906LP , MMBT3906T , MMBT4401T .
