Справочник транзисторов. QST3



Биполярный транзистор QST3 Даташит. Аналоги


   Наименование производителя: QST3
   Тип материала: Si
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 0.5 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 30 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 30 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
   Макcимальный постоянный ток коллектора (Ic): 5 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 200 MHz
   Ёмкость коллекторного перехода (Cc): 60 pf
   Статический коэффициент передачи тока (hfe): 270
   Корпус транзистора: TSMT6


 Аналог (замена) для QST3

   - подбор ⓘ биполярного транзистора по параметрам

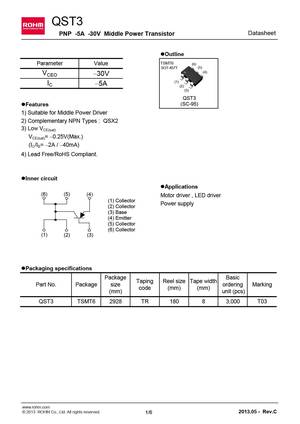

QST3 Datasheet (PDF)

 ..1. Size:1332K  rohm
 qst3.pdf pdf_icon

QST3

QST3Datasheet PNP -5A -30V Middle Power TransistorlOutlineTSMT6Parameter Value (6) (5) SOT-457T(4) VCEO-30V(1) IC-5A(2) (3) QST3 (SC-95) lFeatures1) Suitable for Middle Power Driver2) Complementary NPN Types : QSX23) Low VCE(sat)VCE(sat)= -0.25V(Max.)(IC/IB= -2A / -40mA)4) Lead Free/RoHS Compliant.lInner circuitlApplications(6) (5) (4) Mot
