Справочник транзисторов. QST7



Биполярный транзистор QST7 Даташит. Аналоги


   Наименование производителя: QST7
   Тип материала: Si
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 0.5 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 30 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 30 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
   Макcимальный постоянный ток коллектора (Ic): 1.5 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 280 MHz
   Ёмкость коллекторного перехода (Cc): 13 pf
   Статический коэффициент передачи тока (hfe): 270
   Корпус транзистора: TSMT6


 Аналог (замена) для QST7

   - подбор ⓘ биполярного транзистора по параметрам

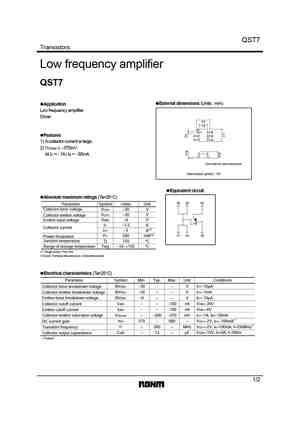

QST7 Datasheet (PDF)

 ..1. Size:76K  rohm
 qst7.pdf pdf_icon

QST7

QST7TransistorsLow frequency amplifierQST7 External dimensions (Units : mm) ApplicationLow frequency amplifierDriver2.81.6 Features1) A collector current is large.2) VCE(sat) -370mVAt IC =- 1A / IB = -50mAEach lead has same dimensionsAbbreviated symbol : T07 Equivalent circuit Absolute maximum ratings (Ta=25C)(6) (5) (4)Parameter Symbol Limits UnitC
