Справочник транзисторов. PZT987A



Биполярный транзистор PZT987A Даташит. Аналоги


   Наименование производителя: PZT987A
   Тип материала: Si
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 2 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 25 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 25 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
   Макcимальный постоянный ток коллектора (Ic): 3 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 100 MHz
   Ёмкость коллекторного перехода (Cc): 25 pf
   Статический коэффициент передачи тока (hfe): 200
   Корпус транзистора: SOT223


 Аналог (замена) для PZT987A

   - подбор ⓘ биполярного транзистора по параметрам

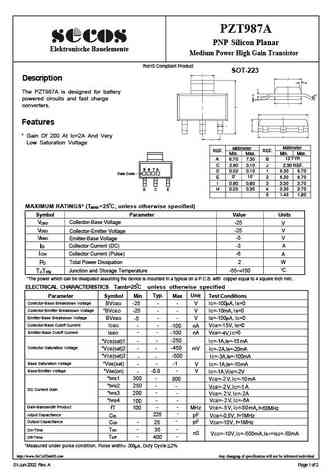

PZT987A Datasheet (PDF)

 ..1. Size:1073K  secos
 pzt987a.pdf pdf_icon

PZT987A

PZT987APNP Silicon Planar Elektronische BauelementeMedium Power High Gain TransistorRoHS Compliant ProductSOT-223Description The PZT987A is designed for battery powered circuits and fast charge converters.Features * Gain Of 200 At Ic=2A And Very Low Saturation VoltageMillimeterMillimeterREF. REF. Min. Max. Min. Max. A 6.70 7.30 B 13 TYP. C 2.90 3.10 J 2.30 RE
