Биполярный транзистор BTC4083S3
- описание производителя. Основные параметры. Даташиты.
Наименование производителя: BTC4083S3
Маркировка: 1D
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.2
W
Макcимально допустимое напряжение коллектор-база (Ucb): 20
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 11
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 3
V
Макcимальный постоянный ток коллектора (Ic): 0.05
A
Предельная температура PN-перехода (Tj): 150
°C
Граничная частота коэффициента передачи тока (ft): 1400
MHz
Ёмкость коллекторного перехода (Cc): 0.8
pf
Статический коэффициент передачи тока (hfe): 82
Корпус транзистора:
SOT323
Аналоги (замена) для BTC4083S3
BTC4083S3
Datasheet (PDF)
..1. Size:171K cystek

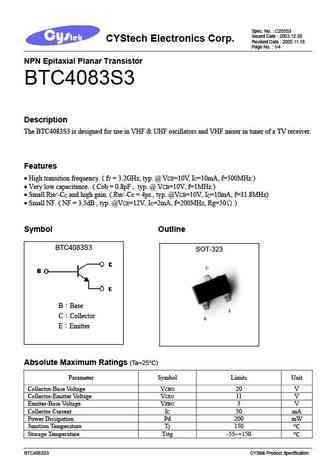

btc4083s3.pdf
Spec. No. : C205S3 Issued Date : 2003.12.30 CYStech Electronics Corp.Revised Date : 2005.11.18 Page No. : 1/4 NPN Epitaxial Planar Transistor BTC4083S3 Description The BTC4083S3 is designed for use in VHF & UHF oscillators and VHF mixer in tuner of a TV receiver. Features High transition frequency. ( f = 3.2GHz, typ. @ VCE=10V, I =10mA, f=500MHz ) T C Very low ca
8.1. Size:265K cystek

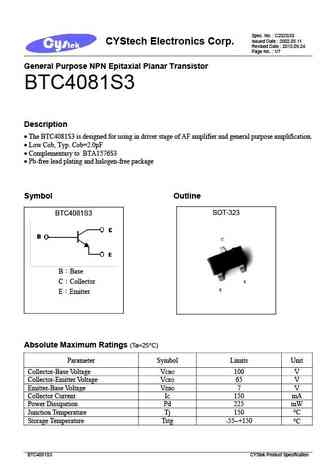

btc4081s3.pdf
Spec. No. : C202S3S Issued Date : 2002.05.11 CYStech Electronics Corp.Revised Date : 2012.09.24 Page No. : 1/7 General Purpose NPN Epitaxial Planar Transistor BTC4081S3Description The BTC4081S3 is designed for using in driver stage of AF amplifier and general purpose amplification. Low Cob, Typ. Cob=2.0pF Complementary to BTA1576S3 Pb-free lead plating and
8.2. Size:310K cystek

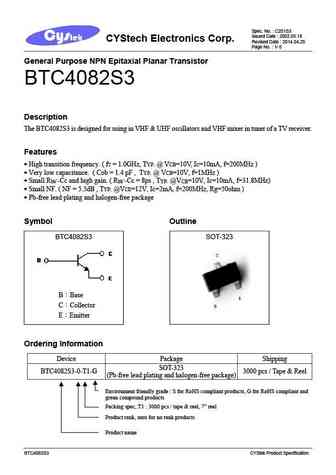

btc4082s3.pdf
Spec. No. : C201S3 Issued Date : 2002.05.18 CYStech Electronics Corp.Revised Date : 2014.04.25 Page No. : 1/ 6 General Purpose NPN Epitaxial Planar Transistor BTC4082S3 Description The BTC4082S3 is designed for using in VHF & UHF oscillators and VHF mixer in tuner of a TV receiver. Features High transition frequency. ( f = 1.0GHz, TYP. @ VCB=10V, I =10mA, f=200MHz ) T
9.1. Size:177K cystek

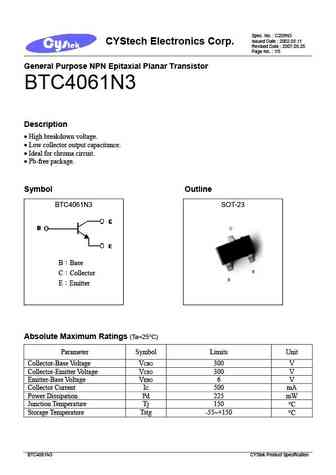

btc4061n3.pdf
Spec. No. : C209N3 Issued Date : 2002.05.11 CYStech Electronics Corp.Revised Date : 2007.05.25 Page No. : 1/5 General Purpose NPN Epitaxial Planar Transistor BTC4061N3Description High breakdown voltage. Low collector output capacitance. Ideal for chroma circuit. Pb-free package. Symbol Outline BTC4061N3 SOT-23 BBase CCollector EEmitter
