Справочник транзисторов. BTD9065D3



Биполярный транзистор BTD9065D3 Даташит. Аналоги


   Наименование производителя: BTD9065D3
   Маркировка: D9065
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 10 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 20 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 8 V
   Макcимальный постоянный ток коллектора (Ic): 5 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 150 MHz
   Ёмкость коллекторного перехода (Cc): 35 pf
   Статический коэффициент передачи тока (hfe): 300
   Корпус транзистора: TO-126ML


 Аналог (замена) для BTD9065D3

   - подбор ⓘ биполярного транзистора по параметрам

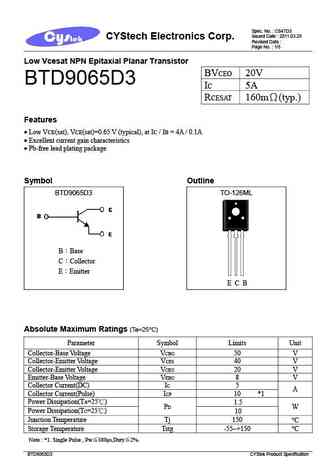

BTD9065D3 Datasheet (PDF)

 ..1. Size:225K  cystek
 btd9065d3.pdf pdf_icon

BTD9065D3

Spec. No. : C847D3 Issued Date : 2011.03.25 CYStech Electronics Corp.Revised Date : Page No. : 1/5 Low Vcesat NPN Epitaxial Planar Transistor BVCEO 20VBTD9065D3 IC 5ARCESAT 160m(typ.) Features Low VCE(sat), VCE(sat)=0.65 V (typical), at IC / IB = 4A / 0.1A Excellent current gain characteristics Pb-free lead plating package Symbol Outline BTD9065D3 TO-
