Справочник транзисторов. H420



Биполярный транзистор H420 Даташит. Аналоги


   Наименование производителя: H420
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 0.8 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 300 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 300 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
   Макcимальный постоянный ток коллектора (Ic): 0.05 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 60 MHz
   Статический коэффициент передачи тока (hfe): 50
   Корпус транзистора: TO92


 Аналог (замена) для H420

   - подбор ⓘ биполярного транзистора по параметрам

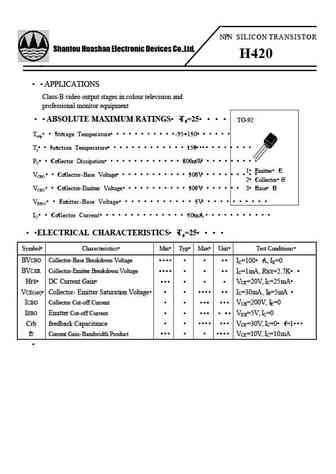

H420 Datasheet (PDF)

 ..1. Size:260K  shantou-huashan
 h420.pdf pdf_icon

H420

NPN S I L I C O N T R A N S I S T O R Shantou Huashan Electronic Devices Co.,Ltd. H420 APPLICATIONS Class-B video output stages in colour television and professional monitor equipment ABSOLUTE MAXIMUM RATINGSTa=25 TO-92 TstgStorage Temperature -55~150 TjJunction Temperature150

 0.1. Size:493K  international rectifier
 irfh4201.pdf pdf_icon

H420

IRFH4201PbF HEXFET Power MOSFET VDSS 25 V RDS(on) max 0.95(@ VGS = 10V) m(@ VGS = 4.5V) 1.25 Qg (typical) 46.0 nC ID 100 A PQFN 5X6 mm (@TC (Bottom) = 25C) Applications Synchronous Rectifier MOSFET for Sync Buck Converters Secondary Synchronous Rectifier MOSFET for isolated DC-DC converters Active ORing and Hot Swap B

 0.2. Size:494K  international rectifier
 irfh4209d.pdf pdf_icon

H420

FastIRFET IRFH4209DPbF HEXFET Power MOSFET VDSS 25 V RDS(on) max 1.10(@ VGS = 10V) m(@ VGS = 4.5V) 1.35 Qg (typical) 36 nC ID 100 A PQFN 5X6 mm (@TC (Bottom) = 25C) Applications Synchronous Rectifier MOSFET for Synchronous Buck Converters Features Benefits Low RDS(ON) (

Другие транзисторы... H337 , H368 , H369 , H370 , H380TM , H3904 , H3906 , H400S , 13005 , H421 , H422 , H423 , H5342 , H5401 , H546 , H547 , H548 .
