Справочник транзисторов. H546



Биполярный транзистор H546 Даташит. Аналоги


   Наименование производителя: H546
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 0.5 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 80 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 65 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
   Макcимальный постоянный ток коллектора (Ic): 0.1 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 300(TYP) MHz
   Ёмкость коллекторного перехода (Cc): 2.5 pf
   Статический коэффициент передачи тока (hfe): 110
   Корпус транзистора: TO92


 Аналог (замена) для H546

   - подбор ⓘ биполярного транзистора по параметрам

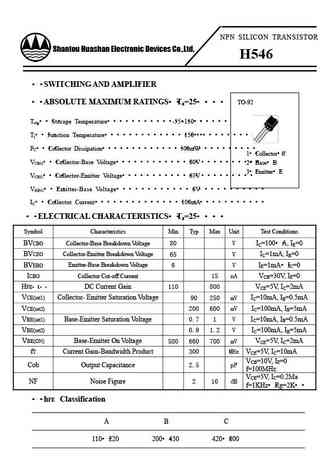

H546 Datasheet (PDF)

 ..1. Size:65K  shantou-huashan
 h546.pdf pdf_icon

H546

N P N S I L I C O N T R A N S I S T O R Shantou Huashan Electronic Devices Co.,Ltd. H546 SWITCHING AND AMPLIFIER ABSOLUTE MAXIMUM RATINGSTa=25 TO-92 TstgStorage Temperature -55~150TjJunction Temperature150PCCollector Dissipation500mW
