Биполярный транзистор CHTA14ZGP - описание производителя. Основные параметры. Даташиты.
Наименование производителя: CHTA14ZGP
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 2 W
Макcимально допустимое напряжение коллектор-база (Ucb): 30 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 30 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 10 V
Макcимальный постоянный ток коллектора (Ic): 1 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 125 MHz
Ёмкость коллекторного перехода (Cc): 4 pf
Статический коэффициент передачи тока (hfe): 20000
Корпус транзистора: SOT-223
Аналоги (замена) для CHTA14ZGP

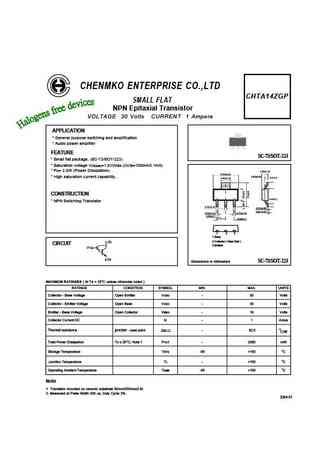

CHTA14ZGP Datasheet (PDF)
..1. Size:154K chenmko
chta14zgp.pdf
chta14zgp.pdf
CHENMKO ENTERPRISE CO.,LTDCHTA14ZGPSMALL FLAT NPN Epitaxial Transistor VOLTAGE 30 Volts CURRENT 1 AmpereAPPLICATION* General purpose switching and amplification* Audio power amplifierFEATURESC-73/SOT-223* Small flat package. (SC-73/SOT-223)* Saturation voltage VCE(sat)=1.5V(max.)(IC/IB=100mA/0.1mA)* PD= 2.0W (Power Dissipation). 1.65+0.156.50+0.200.90+0.05* High sa
