DRA4514E datasheet, аналоги, основные параметры

Наименование производителя: DRA4514E

Маркировка: UZ

Тип материала: Si

Полярность: Pre-Biased-PNP

Встроенный резистор цепи смещения R1 = 10 kOhm

Встроенный резистор цепи смещения R2 = 10 kOhm

Соотношение сопротивлений R1/R2 = 1

Предельные значения

Максимальная рассеиваемая мощность (Pc): 0.3 W

Макcимально допустимое напряжение коллектор-база (Ucb): 50 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V

Макcимальный постоянный ток коллектора (Ic): 0.5 A

Предельная температура PN-перехода (Tj): 150 °C

Электрические характеристики

Статический коэффициент передачи тока (hFE): 60

Корпус транзистора: NS-B1-B

 Аналоги (замена) для DRA4514E

- подборⓘ биполярного транзистора по параметрам



DRA4514E даташит

 ..1. Size:139K  panasonic
 dra4514e.pdf pdf_icon

DRA4514E

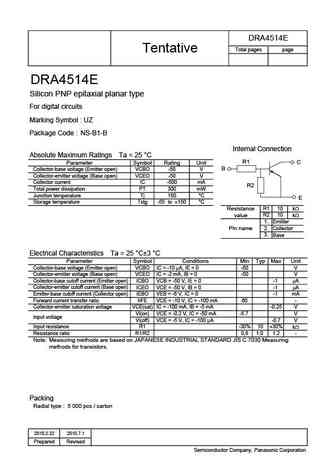

DRA4514E Total pages page Tentative DRA4514E Silicon PNP epitaxial planar type For digital circuits Marking Symbol UZ Package Code NS-B1-B Internal Connection Absolute Maximum Ratings Ta = 25 C R1 C Parameter Symbol Rating Unit B Collector-base voltage (Emitter open) VCBO -50 V Collector-emitter voltage (Base open) VCEO -50 V Collector current IC -500 mA R2 Total power

 9.1. Size:351K  panasonic
 dra4523y.pdf pdf_icon

DRA4514E

This product complies with the RoHS Directive (EU 2002/95/EC). DRA4523Y Silicon PNP epitaxial planar type For digital circuits Complementary to DRC4523Y DRA2523Y in NS through hole type package Features Package Contributes to miniaturization of sets, mount area reduction Code Eco-friendly Halogen-free package NS-B2-B Package dimension clicks here. Click! Pac

 9.2. Size:452K  panasonic
 dra4543e.pdf pdf_icon

DRA4514E

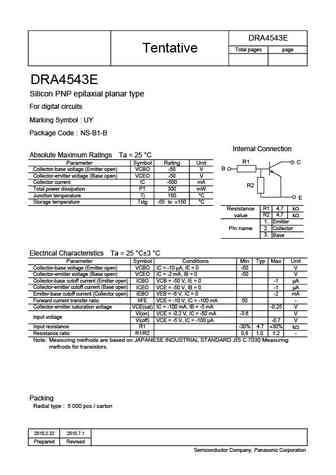

DRA4543E Total pages page Tentative DRA4543E Silicon PNP epitaxial planar type For digital circuits Marking Symbol UY Package Code NS-B1-B Internal Connection Absolute Maximum Ratings Ta = 25 C R1 C Parameter Symbol Rating Unit B Collector-base voltage (Emitter open) VCBO -50 V Collector-emitter voltage (Base open) VCEO -50 V Collector current IC -500 mA R2 Total power

 9.3. Size:139K  panasonic
 dra4523e.pdf pdf_icon

DRA4514E

DRA4523E Total pages page Tentative DRA4523E Silicon PNP epitaxial planar type For digital circuits Marking Symbol SH Package Code NS-B1-B Internal Connection Absolute Maximum Ratings Ta = 25 C R1 C Parameter Symbol Rating Unit B Collector-base voltage (Emitter open) VCBO -50 V Collector-emitter voltage (Base open) VCEO -50 V Collector current IC -500 mA R2 Total power
