Биполярный транзистор EMA4 - описание производителя. Основные параметры. Даташиты.
Наименование производителя: EMA4
Маркировка: A4
Тип материала: Si
Полярность: Pre-Biased-PNP
Встроенный резистор цепи смещения R1 = 10 kOhm
Максимальная рассеиваемая мощность (Pc): 0.15 W
Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
Макcимальный постоянный ток коллектора (Ic): 0.1 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 250 MHz
Статический коэффициент передачи тока (hfe): 100
Корпус транзистора: SC-107BB
EMA4 Datasheet (PDF)
ema4 uma4n fma4a uma4n.pdf
EMA4 / UMA4N / FMA4A Transistors General purpose (dual digital transistors) EMA4 / UMA4N / FMA4A External dimensions (Unit : mm) Feature 1) Two DTA114T chips in a EMT or UMT or SMT package. EMA4( ) (3) 4( )2 Equivalent circuits (5) ( )11.21.6EMA4 / UMA4N FMA4A(3) (2) (1) (3) (4) (5)R1 R1 R1 R1ROHM : EMT5 Each lead has same dimensions(4) (5) (2)(1)

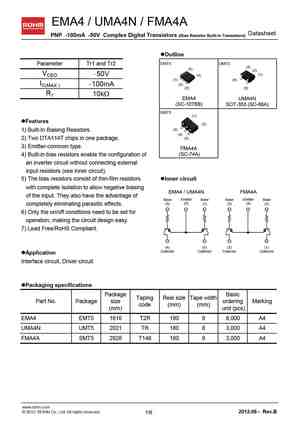

ema4.pdf
EMA4 / UMA4N / FMA4ADatasheetPNP -100mA -50V Complex Digital Transistors (Bias Resistor Built-in Transistors)lOutlineEMT5 UMT5Parameter Tr1 and Tr2(3) (5) (2) VCEO (1) -50V (4) (1) (4) IC(MAX.) (2) -100mA(3) (5) R110kWEMA4 UMA4N (SC-107BB) SOT-353 (SC-88A) SMT5(1) lFeatures(2) (5) 1) Built-In Biasing Resistors.(4) (3) 2) Two DTA114T chips in
chema4gp.pdf
CHENMKO ENTERPRISE CO.,LTDCHEMA4GPSURFACE MOUNT Dual Digital Silicon TransistorVOLTAGE 50 Volts CURRENT 100 mAmpereAPPLICATION* Switching circuit, Inverter, Interface circuit, Driver circuit.FEATURE* Small surface mounting type. (SOT-553)SOT553* High current gain. * Suitable for high packing density.* Low colloector-emitter saturation.(4) (3)* High saturation current
