C4977 Datasheet and Replacement
Type Designator: C4977
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 40 W
Maximum Collector-Base Voltage |Vcb|: 700 V
Maximum Collector-Emitter Voltage |Vce|: 350 V
Maximum Emitter-Base Voltage |Veb|: 9 V
Maximum Collector Current |Ic max|: 3 A
Max. Operating Junction Temperature (Tj): 150 °C
Forward Current Transfer Ratio (hFE), MIN: 19
Noise Figure, dB: -
Package: TO126 TO220
C4977 Substitution
C4977 Datasheet (PDF)
c4977.pdf

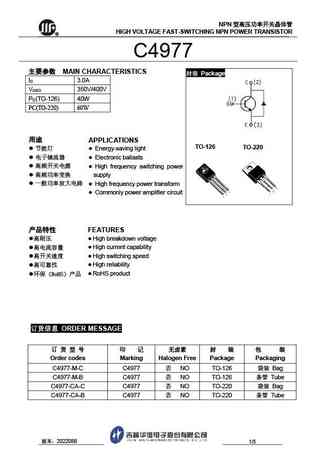

NPN HIGH VOLTAGE FAST-SWITCHING NPN POWER TRANSISTOR RC4977 MAIN CHARACTERISTICS Package I 3.0A CV 350V/400V CEOP (TO-126) 40W CPC(TO-220) 60W APPLICATIONS TO-126 TO-220 Energy-saving light Electronic ballasts High frequency switch
2sc4977.pdf

INCHANGE Semiconductor isc Product Specification isc Silicon NPN Power Transistor 2SC4977 DESCRIPTION Collector-Emitter Sustaining Voltage- : VCEO(SUS)= 400V(Min) Fast Switching Speed Collector-Emitter Saturation Voltage- : VCE(sat)= 0.8V(Max.)@ IC= 4.0A APPLICATIONS Designed for use in high-voltage, high-speed , power switching in inductive circuit , they are parti
