TJ20S04M3L Todos los transistores



TJ20S04M3L MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: TJ20S04M3L
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 41 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 40 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 10 V
   |Id|ⓘ - Corriente continua de drenaje: 20 A
   Tjⓘ - Temperatura máxima de unión: 175 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 16 nS
   Cossⓘ - Capacitancia de salida: 250 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0222 Ohm
   Paquete / Cubierta: DPAK


 Búsqueda de reemplazo de TJ20S04M3L MOSFET

   - Selección ⓘ de transistores por parámetros

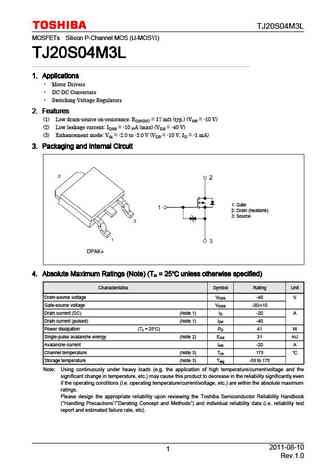

TJ20S04M3L Datasheet (PDF)

 ..1. Size:239K  toshiba
 tj20s04m3l.pdf pdf_icon

TJ20S04M3L

TJ20S04M3LMOSFETs Silicon P-Channel MOS (U-MOS)TJ20S04M3LTJ20S04M3LTJ20S04M3LTJ20S04M3L1. Applications1. Applications1. Applications1. Applications Motor Drivers DC-DC Converters Switching Voltage Regulators2. Features2. Features2. Features2. Features(1) Low drain-source on-resistance: RDS(ON) = 17 m (typ.) (VGS = -10 V)(2) Low leakage current:
