UP2003 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

   Número de Parte: UP2003
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 2.5 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 25 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 9 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   trⓘ - Tiempo de subida: 10 nS
   Cossⓘ - Capacitancia de salida: 410 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.015 Ohm
   Paquete / Cubierta: TO-251 TO-252

Búsqueda de reemplazo de MOSFET UP2003

UP2003 Datasheet (PDF)

..1. Size:219K utc
up2003.pdf

UNISONIC TECHNOLOGIES CO., LTD UP2003 Power MOSFET 9A, 25V P-CHANNEL LOGIC LEVEL ENHANCEMENT MODE FIELD EFFECT TRANSISTOR DESCRIPTION The UP2003 uses advanced trench technology to provide excellent RDS(ON), low gate charge and operation with low gate voltages. This device is suitable for use as a load switch or in PWM applications. FEATURES * RDS(ON)

9.1. Size:325K siemens
bup200d.pdf

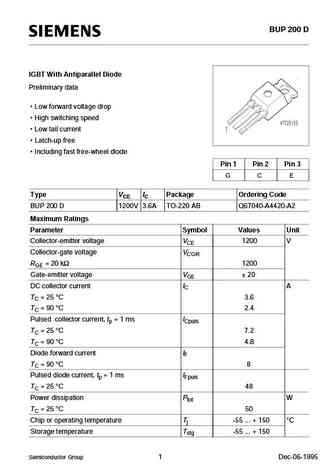

BUP 200 DIGBT With Antiparallel DiodePreliminary data Low forward voltage drop High switching speed Low tail current Latch-up free Including fast free-wheel diodePin 1 Pin 2 Pin 3G C EType VCE IC Package Ordering CodeBUP 200 D 1200V 3.6A TO-220 AB Q67040-A4420-A2Maximum RatingsParameter Symbol Values UnitCollector-emitter voltage VCE 1200 VCollector

9.2. Size:300K siemens
bup200.pdf

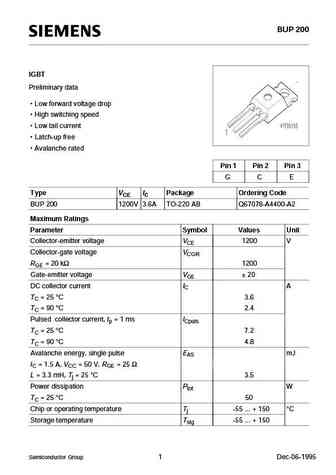

BUP 200IGBTPreliminary data Low forward voltage drop High switching speed Low tail current Latch-up free Avalanche ratedPin 1 Pin 2 Pin 3G C EType VCE IC Package Ordering CodeBUP 200 1200V 3.6A TO-220 AB Q67078-A4400-A2Maximum RatingsParameter Symbol Values UnitCollector-emitter voltage VCE 1200 VCollector-gate voltage VCGRRGE = 20 k 1200Gate
