PZ509BA Todos los transistores



PZ509BA MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: PZ509BA
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 0.3 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 1.2 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 36 nS
   Cossⓘ - Capacitancia de salida: 36 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.135 Ohm
   Paquete / Cubierta: SOT323

 Búsqueda de reemplazo de MOSFET PZ509BA



PZ509BA Datasheet (PDF)

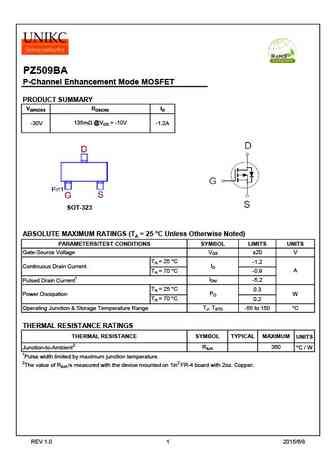

 ..1. Size:533K  unikc
 pz509ba.pdf pdf_icon

PZ509BA

PZ509BA P-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) ID 135m @VGS = -10V -30V -1.2A SOT-323 ABSOLUTE MAXIMUM RATINGS (TA = 25 C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS UNITS VGS Gate-Source Voltage 20 V TA = 25 C -1.2 ID Continuous Drain Current TA = 70 A C -0.9 IDM -5.2 Pulsed Drain Current1 TA = 25 C 0.3

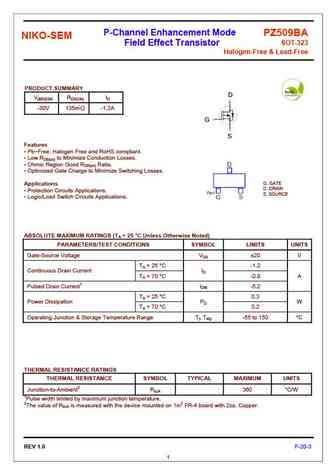

 ..2. Size:328K  niko-sem
 pz509ba.pdf pdf_icon

PZ509BA

P-Channel Enhancement Mode PZ509BA NIKO-SEM SOT-323 Field Effect Transistor Halogen-Free & Lead-Free PRODUCT SUMMARY D V(BR)DSS RDS(ON) ID -30V 135m -1.2A G S Features Pb-Free, Halogen Free and RoHS compliant. Low RDS(on) to Minimize Conduction Losses. Ohmic Region Good RDS(on) Ratio. Optimized Gate Charge to Minimize Switching Losses. G. GATE
