SI7336ADP MOSFET Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: SI7336ADP
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 5.4 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 30 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 16 nS
   Cossⓘ - Capacitancia de salida: 860 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.003 Ohm
   Paquete / Cubierta: POWERPAK-SO-8


 Búsqueda de reemplazo de SI7336ADP MOSFET

   - Selección ⓘ de transistores por parámetros



Principales características: SI7336ADP

 ..1. Size:461K  vishay
 si7336adp.pdf pdf_icon

SI7336ADP

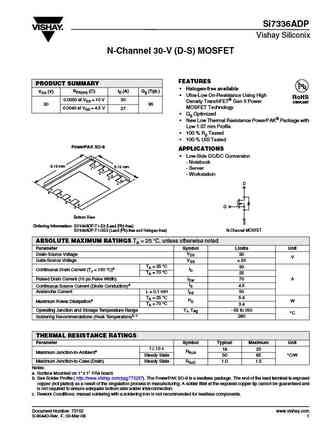

Si7336ADP Vishay Siliconix N-Channel 30-V (D-S) MOSFET FEATURES PRODUCT SUMMARY Halogen-free available RDS(on) ( )ID (A) Qg (Typ.) VDS (V) Ultra-Low On-Resistance Using High RoHS 0.0030 at VGS = 10 V 30 Density TrenchFET Gen II Power COMPLIANT 30 36 MOSFET Technology 0.0040 at VGS = 4.5 V 27 Qg Optimized New Low Thermal Resistance PowerPAK Packag

 6.1. Size:458K  vishay
 si7336ad.pdf pdf_icon

SI7336ADP

Si7336ADP Vishay Siliconix N-Channel 30-V (D-S) MOSFET FEATURES PRODUCT SUMMARY Halogen-free available RDS(on) ( )ID (A) Qg (Typ.) VDS (V) Ultra-Low On-Resistance Using High RoHS 0.0030 at VGS = 10 V 30 Density TrenchFET Gen II Power COMPLIANT 30 36 MOSFET Technology 0.0040 at VGS = 4.5 V 27 Qg Optimized New Low Thermal Resistance PowerPAK Packag

 8.1. Size:67K  vishay
 si7336dp.pdf pdf_icon

SI7336ADP

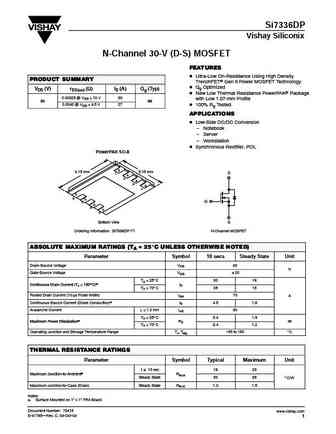

Si7336DP Vishay Siliconix N-Channel 30-V (D-S) MOSFET FEATURES D Ultra-Low On-Resistance Using High Density PRODUCT SUMMARY TrenchFETr Gen II Power MOSFET Technology D Qg Optimized VDS (V) rDS(on) (W) ID (A) Qg (Typ) D New Low Thermal Resistance PowerPAKr Package 0.00325 @ VGS = 10 V 30 with Low 1.07-mm Profile 30 36 30 36 0.0042 @ VGS = 4.5 V 27 D 100% Rg Tested APPLICATIONS D
