PHM30NQ10T MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

   Número de Parte: PHM30NQ10T
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 62.5 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 100 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 37.6 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 4 V
   Qgⓘ - Carga de la puerta: 53.7 nC
   trⓘ - Tiempo de subida: 11 nS
   Cossⓘ - Capacitancia de salida: 430 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.02 Ohm
   Paquete / Cubierta: QLPAK

Búsqueda de reemplazo de MOSFET PHM30NQ10T

PHM30NQ10T Datasheet (PDF)

..1. Size:269K philips
phm30nq10t.pdf

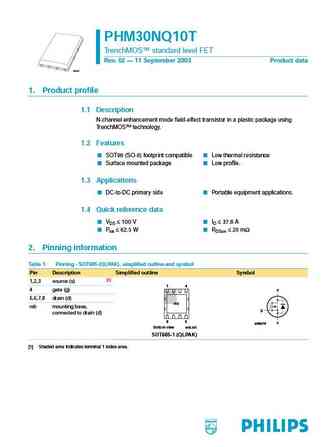

PHM30NQ10TTrenchMOS standard level FETRev. 02 11 September 2003 Product dataM3D8791. Product profile1.1 DescriptionN-channel enhancement mode field-effect transistor in a plastic package usingTrenchMOS technology.1.2 Features SOT96 (SO-8) footprint compatible Low thermal resistance Surface mounted package Low profile.1.3 Applications DC-to-DC primary side Porta
