QN7002 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: QN7002
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Pdⓘ - Máxima disipación de potencia: 0.2 W|Vds|ⓘ - Voltaje máximo drenador - fuente: 60 V
|Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
|Id|ⓘ - Corriente continua de drenaje: 0.2 A
Tjⓘ - Temperatura máxima de unión: 150 °C
CARACTERÍSTICAS ELÉCTRICAS
|Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 2.5 VQgⓘ - Carga de la puerta: 2 nC
trⓘ - Tiempo de subida: 6.5 nS
Cossⓘ - Capacitancia de salida: 9 pF
Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 2.7 Ohm
Paquete / Cubierta: SC-59
Búsqueda de reemplazo de MOSFET QN7002

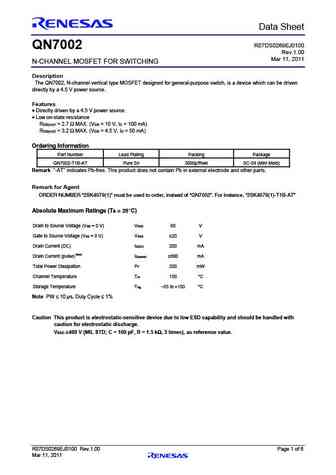

QN7002 Datasheet (PDF)
qn7002.pdf
Preliminary Data Sheet R07DS0269EJ0100QN7002 Rev.1.00Mar 11, 2011N-CHANNEL MOSFET FOR SWITCHING Description The QN7002, N-channel vertical type MOSFET designed for general-purpose switch, is a device which can be driven directly by a 4.5 V power source. Features Directly driven by a 4.5 V power source. Low on-state resistance RDS(on)1 = 2.7 MAX. (VGS = 10 V,
