   Número de Parte: MSA4P21
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 3 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 8 V
   |Id|ⓘ - Corriente continua de drenaje: 8.8 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 0.4 V
   Qgⓘ - Carga de la puerta: 30 nC
   trⓘ - Tiempo de subida: 12 nS
   Cossⓘ - Capacitancia de salida: 126 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.026 Ohm
   Paquete / Cubierta: DFN2X2


 Búsqueda de reemplazo de MSA4P21 MOSFET

   - Selección ⓘ de transistores por parámetros

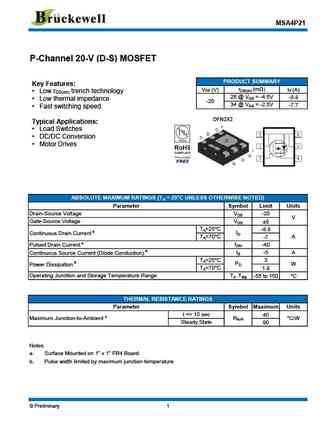

MSA4P21 Datasheet (PDF)

 ..1. Size:402K  bruckewell
 msa4p21.pdf pdf_icon

MSA4P21

MSA4P21P-Channel 20-V (D-S) MOSFETPRODUCT SUMMARYKey Features: rDS(on) (m)VDS (V) ID (A) Low r trench technology DS(on)26 @ VGS = -4.5V -8.8 Low thermal impedance -2034 @ VGS = -2.5V -7.7 Fast switching speed DFN2X2 Typical Applications: Load Switches DC/DC Conversion Motor Drives ABSOLUTE MAXIMUM RATINGS (TA = 25C UNLESS OTHERWISE NO
