AP8205 Todos los transistores



AP8205 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: AP8205
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 1.14 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 8 V
   |Id|ⓘ - Corriente continua de drenaje: 6 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 70 nS
   Cossⓘ - Capacitancia de salida: 320 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.024 Ohm
   Paquete / Cubierta: SOT23-6


 Búsqueda de reemplazo de AP8205 MOSFET

   - Selección ⓘ de transistores por parámetros



AP8205 Datasheet (PDF)

 ..1. Size:2085K  allpower
 ap8205.pdf pdf_icon

AP8205

 0.1. Size:1327K  allpower
 ap8205a.pdf pdf_icon

AP8205

 0.2. Size:1271K  cn apm
 ap8205a-21.pdf pdf_icon

AP8205

AP8205A-21 20V N+N-Channel Enhancement Mode MOSFET Description The AP8205A-21 uses advanced trench technology to provide excellent R , low gate charge and DS(ON)operation with gate voltages as low as 2.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V =20V I =6.5A DS DR

 0.3. Size:681K  cn apm
 ap8205s.pdf pdf_icon

AP8205

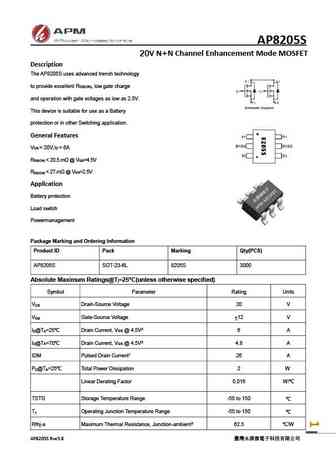

AP8205S 20V N+N Channel Enhancement Mode MOSFET Description The AP8205S uses advanced trench technology to provide excellent R , low gate charge DS(ON)and operation with gate voltages as low as 2.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features VDS = 20V, ID = 6A RDS(ON)

MOSTRAR MÁS

Otros transistores... AP3407 , AP3407S , AP4435 , AP4438 , AP4606CS , AP4616 , AP4953 , AP55N03 , 12N60 , AP8205A , AP83T03K , AP8810 , AP9926 , BR4407 , ATM2301PSA , ATM2302BNSA , ATM2306NSA .
