SQJA70EP Todos los transistores



SQJA70EP MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: SQJA70EP
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 27 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 100 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 14.7 A
   Tjⓘ - Temperatura máxima de unión: 175 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 5 nS
   Cossⓘ - Capacitancia de salida: 120 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.095 Ohm
   Paquete / Cubierta: SO-8


 Búsqueda de reemplazo de SQJA70EP MOSFET

   - Selección ⓘ de transistores por parámetros

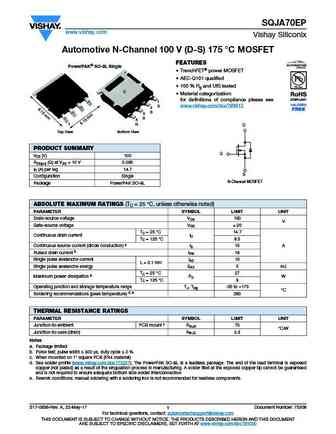

SQJA70EP Datasheet (PDF)

 ..1. Size:277K  vishay
 sqja70ep.pdf pdf_icon

SQJA70EP

SQJA70EPwww.vishay.comVishay SiliconixAutomotive N-Channel 100 V (D-S) 175 C MOSFETFEATURESPowerPAK SO-8L Single TrenchFET power MOSFET AEC-Q101 qualified 100 % Rg and UIS testedD Material categorization: for definitions of compliance please see 1S www.vishay.com/doc?999122S3S41 GDTop View Bottom ViewPRODUCT SUMMARYGVDS (V) 100

Otros transistores... SQJ990EP , SQJA00EP , SQJA02EP , SQJA04EP , SQJA06EP , SQJA20EP , SQJA60EP , SQJA68EP , IRF9640 , SQJA82EP , SQJA84EP , SQJA86EP , SQJA88EP , SQJA94EP , SQJA96EP , SQJB00EP , SQJB40EP .
