JMTG3002B MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: JMTG3002B
Código: G3002B
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Máxima disipación de potencia (Pd): 48 W
Voltaje máximo drenador - fuente |Vds|: 30 V
Voltaje máximo fuente - puerta |Vgs|: 20 V
Corriente continua de drenaje |Id|: 120 A
Temperatura máxima de unión (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Tensión umbral entre puerta y fuente |Vgs(th)|: 2.5 V
Carga de la puerta (Qg): 70 nC
Tiempo de subida (tr): 6.5 nS
Conductancia de drenaje-sustrato (Cd): 682 pF
Resistencia entre drenaje y fuente RDS(on): 0.0024 Ohm
Paquete / Cubierta: PDFN5X6-8L
Búsqueda de reemplazo de MOSFET JMTG3002B

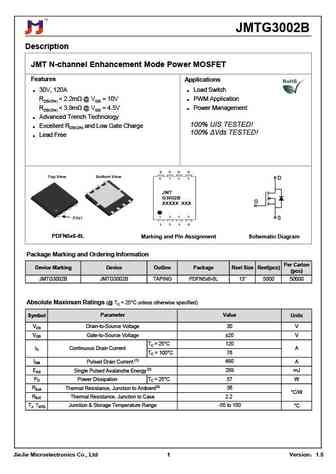

JMTG3002B Datasheet (PDF)
..1. Size:569K 1
jmtg3002b.pdf
jmtg3002b.pdf
JMTG3002B Description JMT N-channel Enhancement Mode Power MOSFET Features Application 30V,120A Load Switch R
