SWI230R45VT MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: SWI230R45VT
Código: SW230R45VT
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Pdⓘ - Máxima disipación de potencia: 89 W|Vds|ⓘ - Voltaje máximo drenador - fuente: 45 V
|Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
|Id|ⓘ - Corriente continua de drenaje: 30 A
Tjⓘ - Temperatura máxima de unión: 150 °C
CARACTERÍSTICAS ELÉCTRICAS
|Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 2 VQgⓘ - Carga de la puerta: 26 nC
trⓘ - Tiempo de subida: 31 nS
Cossⓘ - Capacitancia de salida: 91 pF
Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.024 Ohm
Paquete / Cubierta: TO251
Búsqueda de reemplazo de MOSFET SWI230R45VT

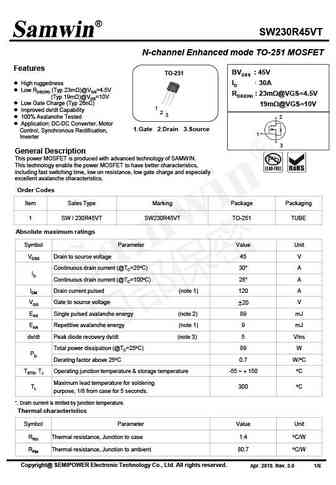

SWI230R45VT Datasheet (PDF)
..1. Size:753K samwin
swi230r45vt.pdf
swi230r45vt.pdf
SW230R45VT N-channel Enhanced mode TO-251 MOSFET Features BVDSS : 45V TO-251 High ruggedness ID 30A Low RDS(ON) (Typ 23m)@VGS=4.5V RDS(ON) : 23m@VGS=4.5V (Typ 19m)@VGS=10V Low Gate Charge (Typ 26nC) 19m@VGS=10V 1 Improved dv/dt Capability 2 3 100% Avalanche Tested 2 Application: DC-DC Converter, Motor 1.Gate 2.Drain 3.
