TFNA14 Equivalente. Reemplazo. Hoja de especificaciones. Principales características

Número de Parte: TFNA14

Código: 1N

Material: Si

Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS

Disipación total del dispositivo (Pc): 0.225 W

Tensión colector-base (Vcb): 30 V

Tensión colector-emisor (Vce): 30 V

Tensión emisor-base (Veb): 10 V

Corriente del colector DC máxima (Ic): 0.5 A

Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS

Transición de frecuencia (fT): 125 MHz

Capacitancia de salida (Cc): 6 pF

Ganancia de corriente contínua (hFE): 10000

Encapsulados: SOT23

 Búsqueda de reemplazo de TFNA14

- Selecciónⓘ de transistores por parámetros

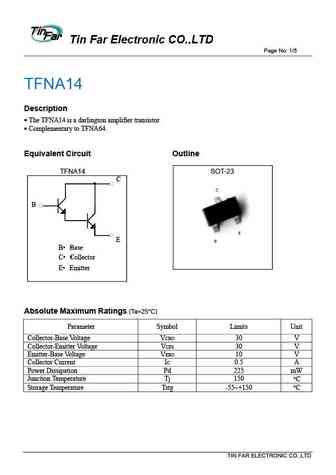

TFNA14 datasheet

 ..1. Size:186K  tinfar
 tfna14.pdf pdf_icon

TFNA14

Tin Far Electronic CO.,LTD Page No 1/5 TFNA14 Description The TFNA14 is a darlington amplifier transistor Complementary to TFNA64. Equivalent Circuit Outline TFNA14 SOT-23 C B E B Base C Collector E Emitter Absolute Maximum Ratings (Ta=25 C) Parameter Symbol Limits Unit Collector-Base Voltage VCBO 30 V Collector-Emitter Voltage VCES 30 V Emitter-Base
