H1302 Todos los transistores



H1302 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: H1302
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.4 W
   Tensión colector-base (Vcb): 25 V
   Tensión colector-emisor (Vce): 20 V
   Tensión emisor-base (Veb): 12 V
   Corriente del colector DC máxima (Ic): 0.3 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 60(TYP) MHz
   Capacitancia de salida (Cc): 10 pF
   Ganancia de corriente contínua (hfe): 200
   Paquete / Cubierta: TO92


 Búsqueda de reemplazo de H1302

   - Selección ⓘ de transistores por parámetros

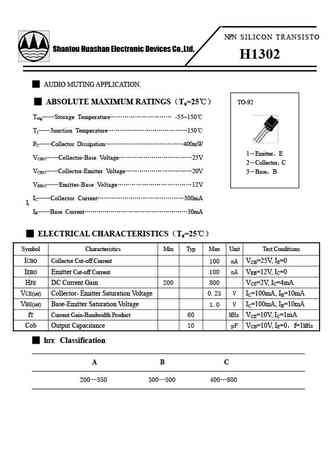

H1302 Datasheet (PDF)

 ..1. Size:102K  shantou-huashan
 h1302.pdf pdf_icon

H1302

NPN S I L I C O N T R A N S I S T O Shantou Huashan Electronic Devices Co.,Ltd. H1302 AUDIO MUTING APPLICATION. ABSOLUTE MAXIMUM RATINGSTa=25 TO-92 TstgStorage Temperature -55~150TjJunction Temperature150PCCollector Dissipation400mW

 0.1. Size:28K  sanyo
 sch1302.pdf pdf_icon

H1302

Ordering number : ENN7532SCH1302P-Channel Silicon MOSFETSCH1302Ultrahigh-Speed Switching ApplicationsFeatures Package Dimensions Low ON-resistance. unit : mm Ultrahigh-speed switching. 2221 1.8V drive.[SCH1302]Top View Side View1.60.20.156 5 41 2 31 : Drain0.52 : DrainBottom View3 : GateSide View4 : Source5 : Drain6 : DrainSANYO : SCH6
