3CD075 Todos los transistores



3CD075 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: 3CD075
   Material: Si
   Polaridad de transistor: PNP

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 75 W
   Tensión colector-base (Vcb): 50 V
   Tensión colector-emisor (Vce): 30 V
   Tensión emisor-base (Veb): 4 V
   Corriente del colector DC máxima (Ic): 7.5 A
   Temperatura operativa máxima (Tj): 175 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 3 MHz
   Ganancia de corriente contínua (hfe): 25
   Paquete / Cubierta: TO257


 Búsqueda de reemplazo de 3CD075

   - Selección ⓘ de transistores por parámetros

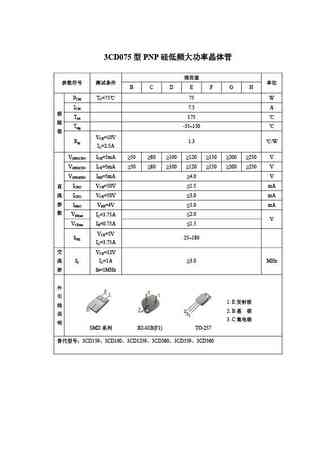

3CD075 Datasheet (PDF)

 ..1. Size:145K  china
 3cd075.pdf pdf_icon

3CD075

3CD075 PNP B C D E F G H PCM TC=75 75 W ICM 7.5 A Tjm 175 Tstg -55~150 VCE=10V Rth 1.3 /W IC=2.5A V(BR)CBO ICB=5mA 50 80 100 120 150 200 250 V V(BR)CEO ICE=5mA 50 80 100 120 150 200 250 V V(BR)EBO IEB=5mA 4.0 V ICBO VCB
