Справочник IGBT. JJT75N120SA



JJT75N120SA Даташит. Аналоги. Параметры и характеристики.


   Наименование: JJT75N120SA
   Тип транзистора: IGBT + Diode
   Маркировка: T75120SA
   Тип управляющего канала: N
   Pc ⓘ - Максимальная рассеиваемая мощность: 882 W
   |Vce|ⓘ - Предельно-допустимое напряжение коллектор-эмиттер: 1200 V
   |Vge|ⓘ - Максимально допустимое напряжение эмиттер-затвор: 20 V
   |Ic| ⓘ - Максимальный постоянный ток коллектора: 150 A @25℃
   |VCEsat|ⓘ - Напряжение насыщения коллектор-эмиттер типовое: 1.7 V @25℃
   |VGEth|ⓘ - Максимальное пороговое напряжение затвор-эмиттер: 6 V
   Tj ⓘ - Максимальная температура перехода: 175 ℃
   tr ⓘ - Время нарастания типовое: 186 nS
   Coesⓘ - Выходная емкость, типовая: 350 pF
   Qg ⓘ - Общий заряд затвора, typ: 420 nC
   Тип корпуса: TO247PLUS


 Аналог (замена) для JJT75N120SA

   - подбор ⓘ IGBT транзистора по параметрам

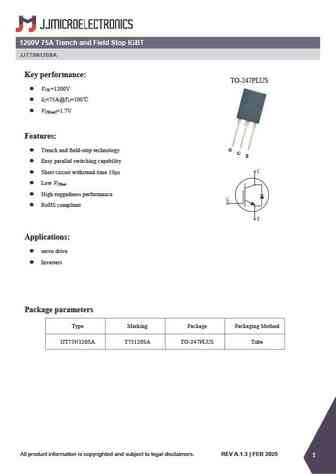

JJT75N120SA Datasheet (PDF)

 ..1. Size:3583K  jiejie micro
 jjt75n120sa.pdf pdf_icon

JJT75N120SA

1200V 75A Trench and Field Stop IGBTJJT75N120SAKey performance:TO-247PLUS V =1200VCE I =75A@T =100C C V =1.7VCE(sat)Features:G Trench and field-stop technologyCE Easy parallel switching capability Short circuit withstand time 10s Low VCEsat High ruggedness performance RoHS compliantApplications: servo drive Inve

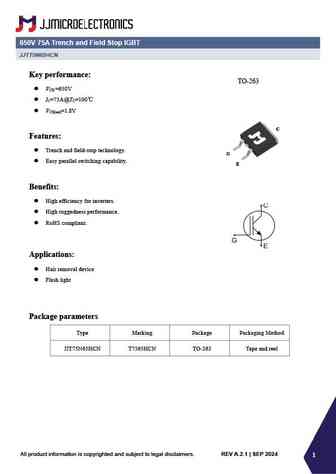

 8.1. Size:3940K  jiejie micro
 jjt75n65hcn.pdf pdf_icon

JJT75N120SA

650V 75A Trench and Field Stop IGBTJJT75N65HCNKey performance:TO-263 V =650VCE I =75A@T =100C C V =1.8VCE(sat)CFeatures: Trench and field-stop technology.G Easy parallel switching capability.EBenefits: High efficiency for inverters. High ruggedness performance. RoHS compliant.Applications: Hair removal device Flash lig

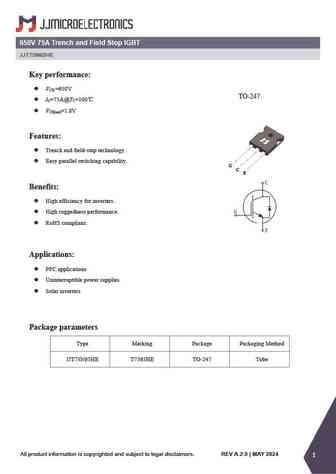

 8.2. Size:3926K  jiejie micro
 jjt75n65he.pdf pdf_icon

JJT75N120SA

650V 75A Trench and Field Stop IGBTJJT75N65HEKey performance: V =650VCETO-247 I =75A@T =100C C V =1.8VCE(sat)Features: Trench and field-stop technology. Easy parallel switching capability.GCEBenefits: High efficiency for inverters. High ruggedness performance. RoHS compliant.Applications: PFC applications Uninterruptib
