Справочник MOSFET. MTP2402Q8



MTP2402Q8 Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: MTP2402Q8
   Тип транзистора: MOSFET
   Полярность: P
   Pd ⓘ - Максимальная рассеиваемая мощность: 3.1 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 20 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 12 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 8.3 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   tr ⓘ - Время нарастания: 15 ns
   Cossⓘ - Выходная емкость: 159 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.022 Ohm
   Тип корпуса: SOP-8


 Аналог (замена) для MTP2402Q8

   - подбор ⓘ MOSFET транзистора по параметрам



MTP2402Q8 Datasheet (PDF)

 ..1. Size:302K  cystek
 mtp2402q8.pdf pdf_icon

MTP2402Q8

Spec. No. : C566Q8 Issued Date : 2012.06.12 CYStech Electronics Corp.Revised Date : Page No. : 1/8 P-CHANNEL ENHANCEMENT MODE POWER MOSFET BVDSS -20VMTP2402Q8 ID -8.3ARDSON@VGS=-10V, ID=-7A 22m(typ)RDSON@VGS=-4.5V,ID=-4.5A 27m(typ)RDSON@VGS=-2.5V,ID=-2A 35m(typ)Description The MTP2402Q8 is a P-channel enhancement-mode MOSFET, providing the designer with the best

 8.1. Size:660K  jiejie micro
 jmtp240c03d.pdf pdf_icon

MTP2402Q8

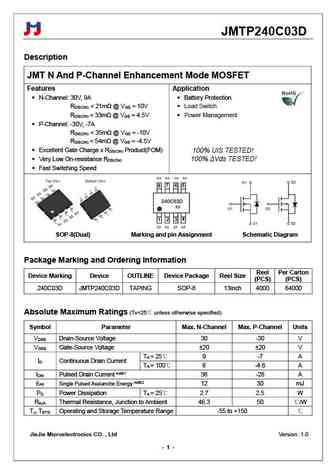

JMTP240C03D Description JMT N And P-Channel Enhancement Mode MOSFET Features Application N-Channel: 30V, 9A Battery Protection R

 8.2. Size:733K  jiejie micro
 jmtp240n03d.pdf pdf_icon

MTP2402Q8

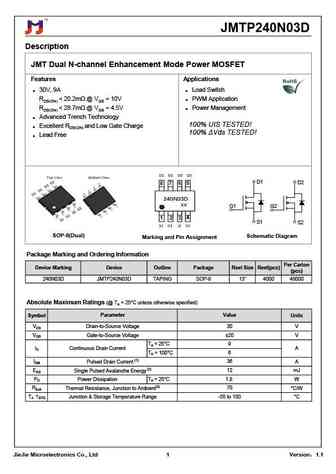

JMTP240N03DDescriptionJMT Dual N-channel Enhancement Mode Power MOSFETFeatures Applications 30V, 9A Load SwitchRDS(ON)
