Справочник MOSFET. SM6056NSU



SM6056NSU MOSFET - описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник


   Наименование прибора: SM6056NSU
   Тип транзистора: MOSFET
   Полярность: N
   Pdⓘ - Максимальная рассеиваемая мощность: 20.8 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 60 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 3 V
   |Id|ⓘ - Максимально допустимый постоянный ток стока: 9 A
   Tjⓘ - Максимальная температура канала: 150 °C
   Qgⓘ - Общий заряд затвора: 2.5 nC
   trⓘ - Время нарастания: 9 ns
   Cossⓘ - Выходная емкость: 25 pf
   Rdsⓘ - Сопротивление сток-исток открытого транзистора: 0.135 Ohm
   Тип корпуса: TO252

 Аналог (замена) для SM6056NSU

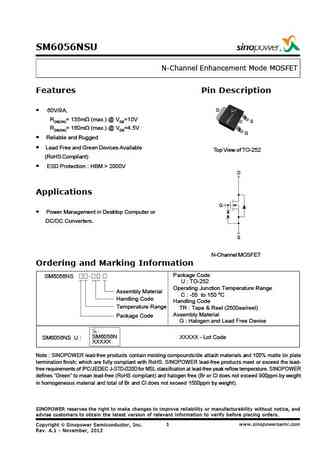

SM6056NSU Datasheet (PDF)

 ..1. Size:262K  sino
 sm6056nsu.pdf

SM6056NSU SM6056NSU

SM6056NSU N-Channel Enhancement Mode MOSFETFeatures Pin DescriptionD 60V/9A,RDS(ON)= 135m (max.) @ VGS=10VSRDS(ON)= 160m (max.) @ VGS=4.5VG Reliable and Rugged Lead Free and Green Devices AvailableTop View of TO-252(RoHS Compliant) ESD Protection : HBM > 2000VDApplicationsG Power Management in Desktop Computer or DC/DC Converters.SN-Channel MOSFETOr

 8.1. Size:106K  onsemi
 nsm6056m.pdf

SM6056NSU SM6056NSU

NSM6056MT1GNPN Transistor with ZenerDiodeFeatures These Devices are Pb-Free, Halogen Free/BFR Free and are RoHShttp://onsemi.comCompliantTypical ApplicationsNPN Transistor with Driving CircuitZener Diode Switching Applications6 5 4MAXIMUM RATINGS - NPN TRANSISTORRating Symbol Value UnitZ1 Q1Collector-Emitter Voltage VCEO 40 VCollector-Base Voltage VCB
