   Наименование прибора: SQ3442EV
   Маркировка: 8F
   Тип транзистора: MOSFET
   Полярность: N
   Pdⓘ - Максимальная рассеиваемая мощность: 1.7 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 20 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 8 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 1.6 V
   |Id|ⓘ - Максимально допустимый постоянный ток стока: 4.3 A
   Tjⓘ - Максимальная температура канала: 175 °C
   Qgⓘ - Общий заряд затвора: 3.5 nC
   trⓘ - Время нарастания: 15 ns
   Cossⓘ - Выходная емкость: 71 pf
   Rdsⓘ - Сопротивление сток-исток открытого транзистора: 0.055 Ohm
   Тип корпуса: TSOP-6

 Аналог (замена) для SQ3442EV

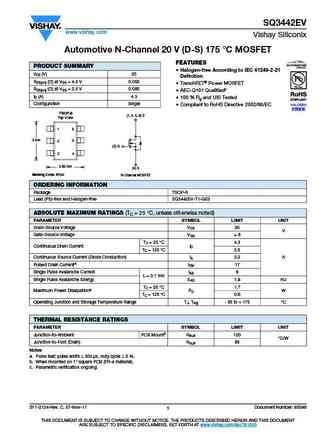

SQ3442EV Datasheet (PDF)

 ..1. Size:207K  vishay
 sq3442ev.pdf

SQ3442EV SQ3442EV

SQ3442EVwww.vishay.comVishay SiliconixAutomotive N-Channel 20 V (D-S) 175 C MOSFETFEATURESPRODUCT SUMMARY Halogen-free According to IEC 61249-2-21VDS (V) 20DefinitionRDS(on) () at VGS = 4.5 V 0.055 TrenchFET Power MOSFETRDS(on) () at VGS = 2.5 V 0.085 AEC-Q101 QualifiedcID (A) 4.3 100 % Rg and UIS TestedConfiguration Single Compliant to R
