Справочник MOSFET. JBE113P



JBE113P Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: JBE113P
   Маркировка: BE113P
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 250 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 100 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4.1 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 175 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Qg ⓘ - Общий заряд затвора: 88 nC
   tr ⓘ - Время нарастания: 41 ns
   Cossⓘ - Выходная емкость: 1073 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.0041 Ohm
   Тип корпуса: TO263


 Аналог (замена) для JBE113P

   - подбор ⓘ MOSFET транзистора по параметрам



JBE113P Datasheet (PDF)

 ..1. Size:1242K  jiejie micro
 jbe113p.pdf pdf_icon

JBE113P

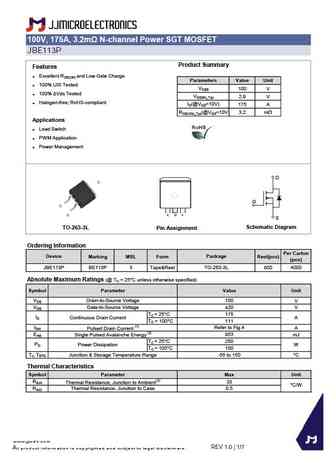

100V, 175A, 3.2m N-channel Power SGT MOSFETJBE113PProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 100 V 100% Vds TestedVGS(th)_Typ 2.9 V Halogen-free; RoHS-compliantID(@VGS=10V) 175 ARDS(ON)_Typ(@VGS=10V 3.2 mWApplications Load Switch PWM Application Power ManagementDG SSchem

 9.1. Size:1231K  jiejie micro
 jbe112t.pdf pdf_icon

JBE113P

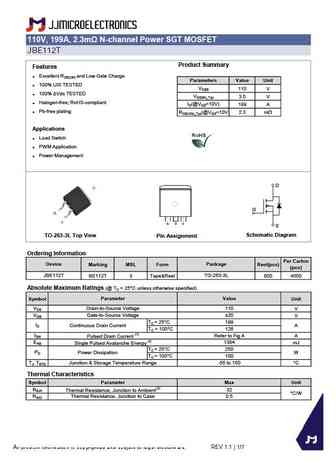

110V, 199A, 2.3m N-channel Power SGT MOSFETJBE112TProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TESTEDVDSS 110 V 100% Vds TESTEDVGS(th)_Typ 3.0 V Halogen-free; RoHS-compliantID(@VGS=10V) 199 A Pb-free platingRDS(ON)_Typ(@VGS=10V 2.3 mWApplications Load Switch PWM Application Power Manage

 9.2. Size:1343K  jiejie micro
 jbe112q.pdf pdf_icon

JBE113P

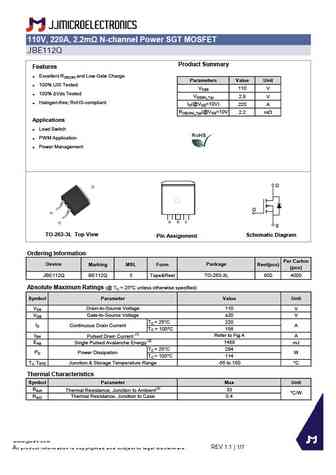

110V, 220A, 2.2m N-channel Power SGT MOSFETJBE112QProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 110 V 100% Vds TestedVGS(th)_Typ 2.9 V Halogen-free; RoHS-compliantID(@VGS=10V) 220 ARDS(ON)_Typ(@VGS=10V 2.2 mWApplications Load Switch PWM Application Power ManagementDG STO-26

 9.3. Size:1340K  jiejie micro
 jbe111p.pdf pdf_icon

JBE113P

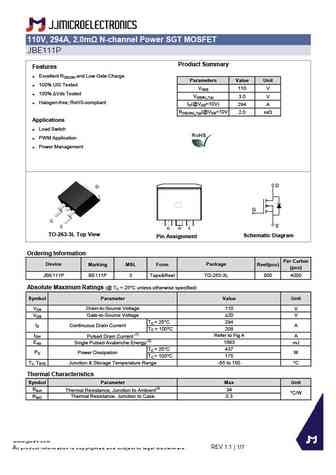

110V, 294A, 2.0m N-channel Power SGT MOSFETJBE111PProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 110 V 100% Vds TestedVGS(th)_Typ 3.0 V Halogen-free; RoHS-compliantID(@VGS=10V) 294 ARDS(ON)_Typ(@VGS=10V 2.0 mWApplications Load Switch PWM Application Power ManagementDG STO-26
