JMTK50N06B - аналоги и даташиты транзистора



JMTK50N06B - Даташиты. Аналоги. Основные параметры


   Наименование производителя: JMTK50N06B
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 40.3 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 60 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 50 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   tr ⓘ - Время нарастания: 31 ns
   Cossⓘ - Выходная емкость: 119 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.015 Ohm
   Тип корпуса: TO252


 Аналог (замена) для JMTK50N06B

   - подбор ⓘ MOSFET транзистора по параметрам



JMTK50N06B Datasheet (PDF)

 ..1. Size:1184K  jiejie micro
 jmtk50n06b.pdf pdf_icon

JMTK50N06B

60V, 50A, 13.7m N-channel Power Trench MOSFETJMTK50N06BProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParameters Value Unit 100% UIS TestedVDSS 60 V 100% Vds TestedVGS(th)_Typ 1.6 V Halogen-free; RoHS-compliantID(@VGS=10V) 50 ARDS(ON)_Typ(@VGS=10V 12.2 mWApplicationsRDS(ON)_Typ(@VGS=4.5V 13.7 mW Load Switch PWM Application

 6.1. Size:878K  jiejie micro
 jmtk50n03a.pdf pdf_icon

JMTK50N06B

JMTK50N03ADescriptionJMT N-channel Enhancement Mode Power MOSFETFeaturesApplications 30V, 50A Load SwitchRDS(ON)

 8.1. Size:1174K  jiejie micro
 jmtk500n10a.pdf pdf_icon

JMTK50N06B

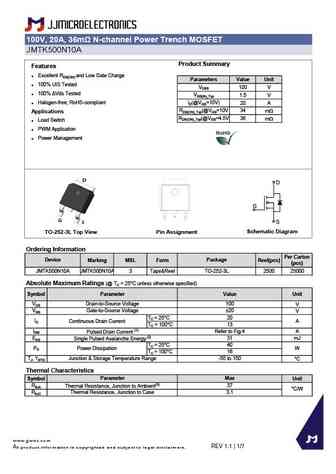

100V, 20A, 36m N-channel Power Trench MOSFETJMTK500N10AProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParameters Value Unit 100% UIS TestedVDSS 100 V 100% Vds TestedVGS(th)_Typ 1.5 V Halogen-free; RoHS-compliantID(@VGS=10V) 20 ARDS(ON)_Typ(@VGS=10V 34 mWApplicationsRDS(ON)_Typ(@VGS=4.5V 36 mW Load Switch PWM Application Po

 8.2. Size:612K  jiejie micro
 jmtk50p02a.pdf pdf_icon

JMTK50N06B

JMTK50P02A Description JMT P-channel MOSFET Features Application V =-20V, I =-60A PWM Applications DS DR
