AP3416AI datasheet, аналоги, основные параметры

Наименование производителя: AP3416AI  📄📄

Тип транзистора: MOSFET

Полярность: N

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 1.5 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 20 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 12 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 6.8 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 30 ns

Cossⓘ - Выходная емкость: 140 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.022 Ohm

Тип корпуса: SOT23

  📄📄 Копировать

Аналог (замена) для AP3416AI

- подборⓘ MOSFET транзистора по параметрам

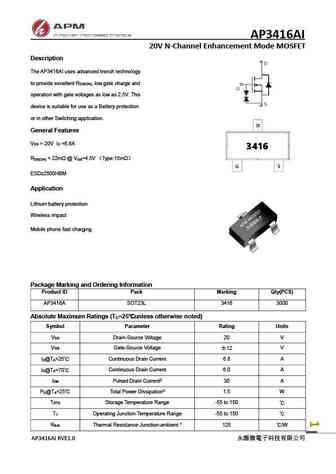

AP3416AI даташит

 ..1. Size:1247K  cn apm
 ap3416ai.pdf pdf_icon

AP3416AI

AP3416AI 20V N-Channel Enhancement Mode MOSFET Description The AP3416AI uses advanced trench technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 2.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 20V I =6.8A DS D R

 9.1. Size:1296K  allpower
 ap3415e.pdf pdf_icon

AP3416AI

 9.2. Size:1134K  cn apm
 ap3410mi.pdf pdf_icon

AP3416AI

AP3410MI 30V N-Channel Enhancement Mode MOSFET Description The AP3410MI uses advanced trench technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 30V I =6A DS D R

 9.3. Size:1148K  cn apm
 ap3415a.pdf pdf_icon

AP3416AI

AP3415A -20V P-Channel Enhancement Mode MOSFET Description The AP3415A uses advanced trench It utilizes the latest processing techniques to achieve the high cell density and reduces the on-resistance with high repetitive avalanche rating. These features combine to make this design an extremely efficient and reliable device for use in power switching application and a wide var
