AP3404MI datasheet, аналоги, основные параметры

Наименование производителя: AP3404MI  📄📄

Тип транзистора: MOSFET

Полярность: N

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 1 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 30 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 20 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 6 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 47 ns

Cossⓘ - Выходная емкость: 84 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.025 Ohm

Тип корпуса: SOT23

  📄📄 Копировать

Аналог (замена) для AP3404MI

- подборⓘ MOSFET транзистора по параметрам



AP3404MI даташит

 ..1. Size:2396K  cn apm
 ap3404mi.pdf pdf_icon

AP3404MI

AP3404MI 30V N-Channel Enhancement Mode MOSFET Description The AP3404MI uses advanced trench technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 30V I =6A DS D R

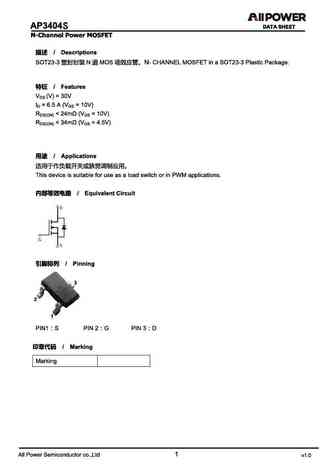

 8.1. Size:1931K  allpower
 ap3404s.pdf pdf_icon

AP3404MI

S S S S S

 8.2. Size:1523K  allpower
 ap3404.pdf pdf_icon

AP3404MI

 8.3. Size:2067K  cn apm
 ap3404bi.pdf pdf_icon

AP3404MI

AP3404BI 30V N-Channel Enhancement Mode MOSFET Description The AP3404BI uses advanced trench technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 30V I =4.2A DS D R

ПОКАЗАТЬ ЕЩЁ
