AP220N06MP datasheet, аналоги, основные параметры

Наименование производителя: AP220N06MP  📄📄

Тип транзистора: MOSFET

Полярность: N

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 168 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 60 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 20 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 220 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 6.7 ns

Cossⓘ - Выходная емкость: 1250 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.003 Ohm

Тип корпуса: TO247

  📄📄 Копировать

Аналог (замена) для AP220N06MP

- подборⓘ MOSFET транзистора по параметрам



AP220N06MP даташит

 ..1. Size:1929K  cn apm
 ap220n06mp.pdf pdf_icon

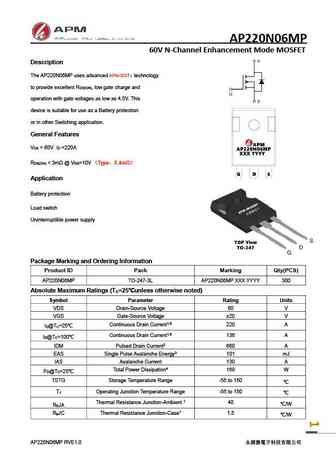

AP220N06MP

 7.1. Size:1485K  1
 ap220n04p ap220n04t.pdf pdf_icon

AP220N06MP

AP220N04PIT 40V N-Channel Enhancement Mode MOSFET Description The AP220N04P/T uses advanced trench technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 10V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 40V I =220A DS D R

 7.2. Size:1586K  cn apm
 ap220n08tlg1.pdf pdf_icon

AP220N06MP

AP220N08TLG1 80V N-Channel Enhancement Mode MOSFET Description The AP220N08TLG1 uses advanced APM-SGT I technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 10V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 80V I =220A DS D R

 8.1. Size:1423K  cn apm
 ap220n10mp.pdf pdf_icon

AP220N06MP

AP220N10MP 100V N-Channel Enhancement Mode MOSFET Description The AP220N10MP uses advanced APM-SGT technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 10V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 100V I =220A DS D R
