CEM3425 datasheet, аналоги, основные параметры

Наименование производителя: CEM3425  📄📄

Тип транзистора: MOSFET

Полярность: P

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 2.5 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 30 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 25 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 5.9 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 4 ns

Cossⓘ - Выходная емкость: 130 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.045 Ohm

Тип корпуса: SO8

  📄📄 Копировать

Аналог (замена) для CEM3425

- подборⓘ MOSFET транзистора по параметрам



CEM3425 даташит

 ..1. Size:661K  cet
 cem3425.pdf pdf_icon

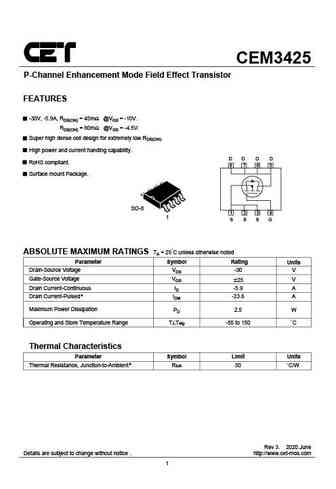

CEM3425

CEM3425 P-Channel Enhancement Mode Field Effect Transistor FEATURES -30V, -5.9A, RDS(ON) = 45mW @VGS = -10V. RDS(ON) = 80mW @VGS = -4.5V. Super high dense cell design for extremely low RDS(ON). High power and current handing capability. D D D D RoHS compliant. 8 7 6 5 Surface mount Package. SO-8 1 2 3 4 1 S S S G ABSOLUTE MAXIMUM RATINGS TA = 25 C unless otherwise noted Parame

 9.1. Size:106K  cet
 cem3405l.pdf pdf_icon

CEM3425

CEM3405L P-Channel Enhancement Mode Field Effect Transistor PRELIMINARY FEATURES -30V, -5.7A, RDS(ON) = 48m @VGS = -10V. RDS(ON) = 62m @VGS = -4.5V. RDS(ON) = 115m @VGS = -2.5V. Super high dense cell design for extremely low RDS(ON). D D D D High power and current handing capability. 8 7 6 5 Lead free product is acquired. Surface mount Package. SO-8 1 2 3 4 1 S S S G

 9.2. Size:226K  cet
 cem3407l.pdf pdf_icon

CEM3425

CEM3407L Dual P-Channel Enhancement Mode Field Effect Transistor FEATURES -30V, -5.1A, RDS(ON) = 48m @VGS = -10V. RDS(ON) = 65m @VGS = -4.5V. RDS(ON) = 115m @VGS = -2.5V. Super high dense cell design for extremely low RDS(ON). High power and current handing capability. Lead free product is acquired. D1 D1 D2 D2 8 7 6 5 Surface mount Package. SO-8 1 2 3 4 1 S1 G1 S2 G2
