Справочник транзисторов. 2SC497Y



Биполярный транзистор 2SC497Y Даташит. Аналоги


   Наименование производителя: 2SC497Y
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 0.6 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
   Макcимальный постоянный ток коллектора (Ic): 0.8 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 30 MHz
   Ёмкость коллекторного перехода (Cc): 30 pf
   Статический коэффициент передачи тока (hfe): 120
   Корпус транзистора: TO39


 Аналог (замена) для 2SC497Y

   - подбор ⓘ биполярного транзистора по параметрам

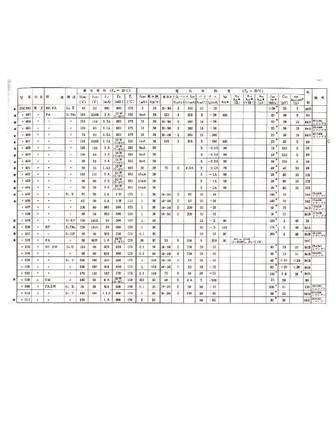

2SC497Y Datasheet (PDF)

 8.1. Size:743K  1
 2sc490 2sc491 2sc492 2sc493 2sc494 2sc495 2sc496 2sc497 2sc498 2sc499.pdf pdf_icon

2SC497Y

 8.2. Size:31K  sanyo
 2sa1875 2sc4976.pdf pdf_icon

2SC497Y

Ordering number : ENN5507B2SA1875 / 2SC4976PNP / NPN Epitaxial Planar Silicon Transistors2SA1875 / 2SC4976High-Definition CRT DisplayVideo Output ApplicationsFeatures Package Dimensions High fT : fT=400MHz(typ). unit : mm High breakdown voltage : VCEO200V(min). 2045B Large current capacitance.[2SA1875 / 2SC4976] Small reverse transfer capacitance and excelle

 8.3. Size:1227K  kexin
 2sc4976.pdf pdf_icon

2SC497Y

SMD Type TransistorsNPN Transistors2SC4976TO-252Unit: mm+0.156.50-0.15+0.12.30 -0.1+0.25.30-0.2 +0.80.50 -0.7 Features High fT : fT=400MHz(typ). High breakdown voltage Large current capacitance. 0.127+0.10.80-0.1max Complementary to 2SA1875+ 0.11 Base2.3 0.60- 0.1+0.154.60 -0.152 Collector3 Emitter Absolute Maximum Rati

 8.4. Size:200K  inchange semiconductor
 2sc4977.pdf pdf_icon

2SC497Y

INCHANGE Semiconductor isc Product Specification isc Silicon NPN Power Transistor 2SC4977 DESCRIPTION Collector-Emitter Sustaining Voltage- : VCEO(SUS)= 400V(Min) Fast Switching Speed Collector-Emitter Saturation Voltage- : VCE(sat)= 0.8V(Max.)@ IC= 4.0A APPLICATIONS Designed for use in high-voltage, high-speed , power switching in inductive circuit , they are parti

ПОКАЗАТЬ ЕЩЁ

Другие транзисторы... 2SC4962 , 2SC4963 , 2SC496O , 2SC496R , 2SC496Y , 2SC497 , 2SC497O , 2SC497R , 2SC2073 , 2SC498 , 2SC498O , 2SC498R , 2SC498Y , 2SC499 , 2SC49M , 2SC49N , 2SC50 .
