Справочник транзисторов. 3N77



Биполярный транзистор 3N77 Даташит. Аналоги


   Наименование производителя: 3N77
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 0.3 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 40 V
   Макcимальный постоянный ток коллектора (Ic): 0.02 A
   Предельная температура PN-перехода (Tj): 175 °C
   Граничная частота коэффициента передачи тока (ft): 30 MHz
   Ёмкость коллекторного перехода (Cc): 8 pf
   Статический коэффициент передачи тока (hfe): 20
   Корпус транзистора: TO72


 Аналог (замена) для 3N77

   - подбор ⓘ биполярного транзистора по параметрам



3N77 Datasheet (PDF)

 0.1. Size:187K  isahaya
 rt3n77m.pdf pdf_icon

3N77

RT3N77M Composite Transistor With ResistorFor Switching ApplicationSilicon Epitaxial TypeOUTLINE DRAWING Unitmm DESCRIPTION 2.1 RT3N77M is composite transistor built with two 1.25 RT1N140 chips in SC-88 package. FEATURE Silicon epitaxial type Each transistor elements are independent. Mini package for easy mounting APPLICATION Inver

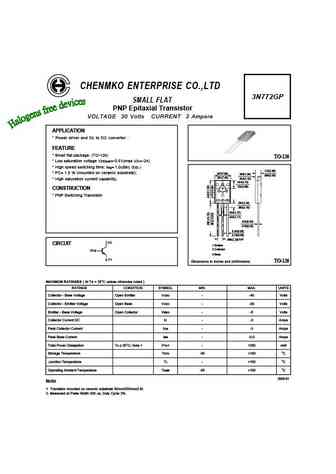

 0.2. Size:89K  chenmko
 3n772gp.pdf pdf_icon

3N77

CHENMKO ENTERPRISE CO.,LTD3N772GPSMALL FLAT PNP Epitaxial Transistor VOLTAGE 30 Volts CURRENT 3 AmpereAPPLICATION* Power driver and Dc to DC convertor .FEATURE* Small flat package. (TO-126)TO-126* Low saturation voltage VCE(sat)=-0.5V(max.)(IC=-2A) * High speed switching time: tstg= 1.0uSec (typ.).114(2.90)* PC= 1.5 W (mounted on ceramic substrate). .307(7.80).059(1.
