Справочник транзисторов. BD228-16



Биполярный транзистор BD228-16 Даташит. Аналоги


   Наименование производителя: BD228-16
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 10 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
   Макcимальный постоянный ток коллектора (Ic): 1.5 A
   Предельная температура PN-перехода (Tj): 125 °C
   Граничная частота коэффициента передачи тока (ft): 60 MHz
   Статический коэффициент передачи тока (hfe): 100
   Корпус транзистора: TO126
     - подбор биполярного транзистора по параметрам

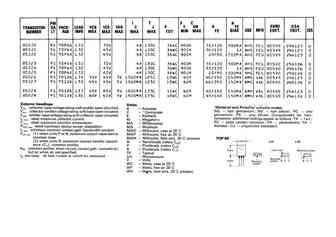

BD228-16 Datasheet (PDF)

 9.1. Size:142K  inchange semiconductor
 bd226 bd228 bd230.pdf pdf_icon

BD228-16

INCHANGE Semiconductor isc Product Specification isc Silicon NPN Power Transistor BD226/228/230 DESCRIPTION DC Current Gain- : hFE= 40(Min)@ IC= 0.15A Complement to Type BD227/229/231 APPLICATIONS Designed for use in driver stages in television circuits. ABSOLUTE MAXIMUM RATINGS(Ta=25) SYMBOL PARAMETER VALUE UNITBD226 45 VCBO Collector-Base Voltage BD228 60 V B
