Справочник транзисторов. C1004



Биполярный транзистор C1004 - описание производителя. Основные параметры. Даташиты.


   Наименование производителя: C1004
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 0.3 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 1 V
   Предельная температура PN-перехода (Tj): 175 °C
   Граничная частота коэффициента передачи тока (ft): 50 MHz
   Ёмкость коллекторного перехода (Cc): 4 pf
   Статический коэффициент передачи тока (hfe): 40
   Корпус транзистора: TO106

 Аналоги (замена) для C1004





C1004 Datasheet (PDF)

 0.1. Size:42K  st

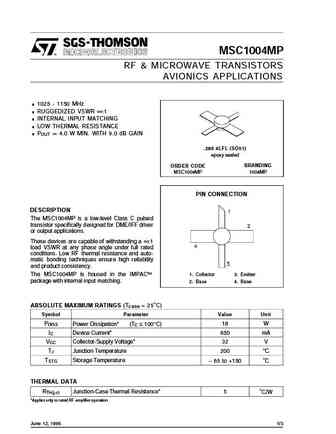

 msc1004mp.pdf

C1004 C1004

MSC1004MPRF & MICROWAVE TRANSISTORSAVIONICS APPLICATIONS.1025 - 1150 MHz.RUGGEDIZED VSWR :1.INTERNAL INPUT MATCHING.LOW THERMAL RESISTANCE.P 4.0 W MIN. WITH 9.0 dB GAINOUT =.280 4LFL (SO51)epoxy sealedORDER CODE BRANDINGMSC1004MP 1004MPPIN CONNECTIONDESCRIPTIONThe MSC1004MP is a low-level Class C pulsedtransistor specifically designed for DME/IFF driveror ou

 0.2. Size:44K  st

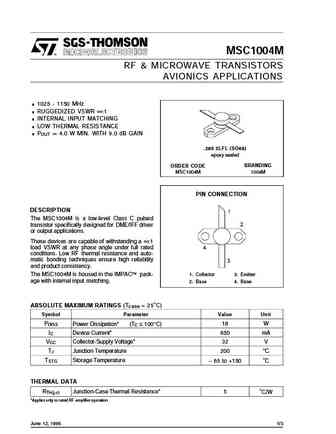

 msc1004m.pdf

C1004 C1004

MSC1004MRF & MICROWAVE TRANSISTORSAVIONICS APPLICATIONS.1025 - 1150 MHz.RUGGEDIZED VSWR :1.INTERNAL INPUT MATCHING.LOW THERMAL RESISTANCE.P 4.0 W MIN. WITH 9.0 dB GAINOUT =.280 2LFL (SO68)epoxy sealedORDER CODE BRANDINGMSC1004M 1004MPIN CONNECTIONDESCRIPTIONThe MSC1004M is a low-level Class C pulsedtransistor specifically designed for DME/IFF driveror output

 0.3. Size:177K  inchange semiconductor
 2sc1004.pdf

C1004 C1004

INCHANGE Semiconductorisc Silicon NPN Power Transistor 2SC1004DESCRIPTIONWith TO-3 PackageHigh breakdown voltage100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSfor use in horizontal deflection output stages forcolor TV receivesABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Co
