Справочник транзисторов. P209



Биполярный транзистор P209 Даташит. Аналоги


   Наименование производителя: P209
   Тип материала: Ge
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 60 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 40 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 25 V
   Макcимальный постоянный ток коллектора (Ic): 12 A
   Предельная температура PN-перехода (Tj): 100 °C
   Статический коэффициент передачи тока (hfe): 15


 Аналог (замена) для P209

   - подбор ⓘ биполярного транзистора по параметрам



P209 Datasheet (PDF)

 0.1. Size:94K  sanyo
 fp209.pdf pdf_icon

P209

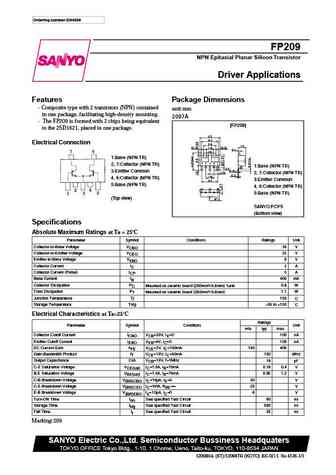

Ordering number:EN4536FP209NPN Epitaxial Planar Silicon TransistorDriver ApplicationsFeatures Package Dimensions Composite type with 2 transistors (NPN) containedunit:mmin one package, facilitating high-density mounting.2097A The FP209 is formed with 2 chips being equivalent[FP209]to the 2SD1621, placed in one package.Electrical Connection1:Base (NPN TR)2, 7:Co

 0.2. Size:496K  secos
 bcp2098.pdf pdf_icon

P209

BCP2098 NPN Silicon Epitaxial Planar Transistor Elektronische Bauelemente RoHS Compliant Product A suffix of -C specifies halogen & lead-free SOT-89 DESCRIPTION 4The BCP2098 is an epitaxial planar type NPN silicon transistor. 123FEATURES AE Excellent DC Current Gain Characteristics C Low Saturation Voltage, Typically VCE(SAT)=0.25V At IC / IB=4A /

 0.3. Size:367K  silan
 svtp209r7np7.pdf pdf_icon

P209

SVTP209R7NP7 130A200V N 2 SVTP209R7NP7 N MOS LVMOS 1
