Справочник транзисторов. UN611F



Биполярный транзистор UN611F Даташит. Аналоги


   Наименование производителя: UN611F
   Тип материала: Si
   Полярность: Pre-Biased-PNP
   Встроенный резистор цепи смещения R1 = 4.7 kOhm
   Встроенный резистор цепи смещения R2 = 10 kOhm
   Соотношение сопротивлений R1/R2 = 0.47
   Максимальная рассеиваемая мощность (Pc): 0.4 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
   Макcимальный постоянный ток коллектора (Ic): 0.1 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 80 MHz
   Статический коэффициент передачи тока (hfe): 30
   Корпус транзистора: MT-1


 Аналог (замена) для UN611F

   - подбор ⓘ биполярного транзистора по параметрам

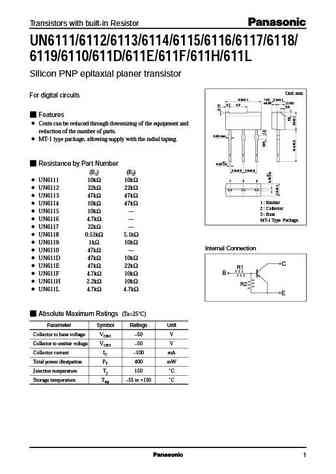

UN611F Datasheet (PDF)

 9.1. Size:178K  panasonic
 un6110q un6110r un6110s un6111 un6112 un6113 un6114 un6115q un6115r un6115s un6116q un6116r un6116s un6117q un6117r un6117s.pdf pdf_icon

UN611F

Transistors with built-in ResistorUN6111/6112/6113/6114/6115/6116/6117/6118/6119/6110/611D/611E/611F/611H/611LSilicon PNP epitaxial planer transistorUnit: mmFor digital circuits6.9 0.1 1.05 2.5 0.1 0.05 (1.45)0.7 4.00.8FeaturesCosts can be reduced through downsizing of the equipment andreduction of the number of parts.0.65 max.MT-1 type package, allowing supply

Другие транзисторы... UN6116S , UN6117Q , UN6117R , UN6117S , UN6118 , UN6119 , UN611D , UN611E , BD135 , UN611H , UN611L , UN6121 , UN6122 , UN6123 , UN6124 , UN612X , UN612Y .
