UN621E - аналоги и даташиты биполярного транзистора



UN621E - Даташиты. Аналоги. Основные параметры


   Наименование производителя: UN621E
   Тип материала: Si
   Полярность: Pre-Biased-NPN
   Встроенный резистор цепи смещения R1 = 47 kOhm
   Встроенный резистор цепи смещения R2 = 22 kOhm
   Соотношение сопротивлений R1/R2 = 2.1
   Максимальная рассеиваемая мощность (Pc): 0.4 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
   Макcимальный постоянный ток коллектора (Ic): 0.1 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 150 MHz
   Статический коэффициент передачи тока (hfe): 60
   Корпус транзистора: MT-1

 Аналоги (замена) для UN621E



UN621E Datasheet (PDF)

 9.1. Size:173K  panasonic
 un6210q un6210r un6210s un6211 un6212 un6213 un6214 un6215q un6215r un6215s un6216q un6216r un6216s un6217q un6217r un6217s.pdf pdf_icon

UN621E

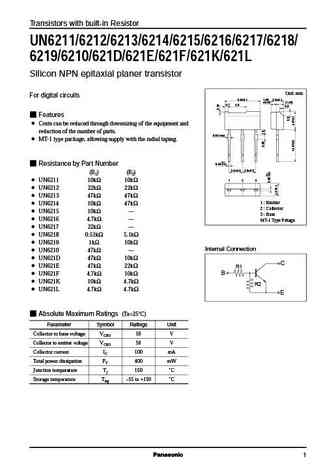

Transistors with built-in Resistor UN6211/6212/6213/6214/6215/6216/6217/6218/ 6219/6210/621D/621E/621F/621K/621L Silicon NPN epitaxial planer transistor Unit mm For digital circuits 6.9 0.1 1.05 2.5 0.1 0.05 (1.45) 0.7 4.0 0.8 Features Costs can be reduced through downsizing of the equipment and reduction of the number of parts. 0.65 max. MT-1 type package, allowing supply
