Справочник транзисторов. QST2



Биполярный транзистор QST2 Даташит. Аналоги


   Наименование производителя: QST2
   Тип материала: Si
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 0.5 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 15 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 12 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
   Макcимальный постоянный ток коллектора (Ic): 6 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 250 MHz
   Ёмкость коллекторного перехода (Cc): 80 pf
   Статический коэффициент передачи тока (hfe): 270
   Корпус транзистора: TSMT6


 Аналог (замена) для QST2

   - подбор ⓘ биполярного транзистора по параметрам

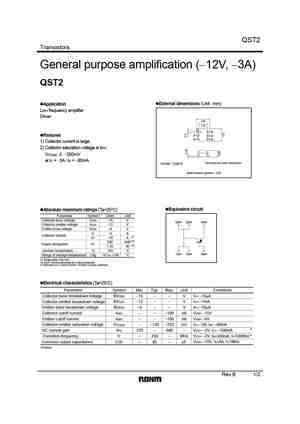

QST2 Datasheet (PDF)

 ..1. Size:62K  rohm
 qst2.pdf pdf_icon

QST2

QST2 Transistors General purpose amplification (-12V, -3A) QST2 External dimensions (Unit : mm) Application Low frequency amplifier Driver 2.81.6 Features 1) Collector current is large. 2) Collector saturation voltage is low. VCE(sat) -250mV at IC = -3A / IB = -60mA Each lead has same dimensionsROHM : TSMT6 Abbreviated symbol : T02 Equivalent circuit Abs
