Справочник транзисторов. MAT02



Биполярный транзистор MAT02 Даташит. Аналоги


   Наименование производителя: MAT02
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 1.8 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 40 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 40 V
   Макcимальный постоянный ток коллектора (Ic): 0.02 A
   Предельная температура PN-перехода (Tj): 125 °C
   Граничная частота коэффициента передачи тока (ft): 200 MHz
   Ёмкость коллекторного перехода (Cc): 23 pf
   Статический коэффициент передачи тока (hfe): 500
   Корпус транзистора: TO-78


 Аналог (замена) для MAT02

   - подбор ⓘ биполярного транзистора по параметрам

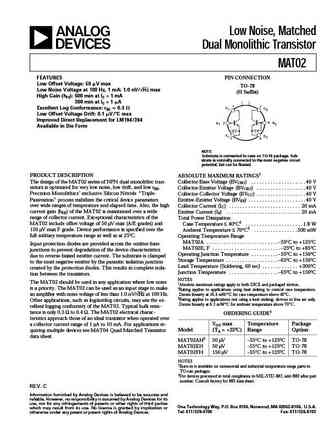

MAT02 Datasheet (PDF)

 ..1. Size:273K  no
 mat02.pdf pdf_icon

MAT02

Low Noise, MatchedaDual Monolithic TransistorMAT02PIN CONNECTIONFEATURESLow Offset Voltage: 50 V maxTO-78Low Noise Voltage at 100 Hz, 1 mA: 1.0 nV/Hz max(H Suffix)High Gain (hFE): 500 min at IC = 1 mA300 min at IC = 1 AExcellent Log Conformance: rBE 0.3 Low Offset Voltage Drift: 0.1 V/ C maxImproved Direct Replacement for LM194/394Available in Die FormNOTESu
